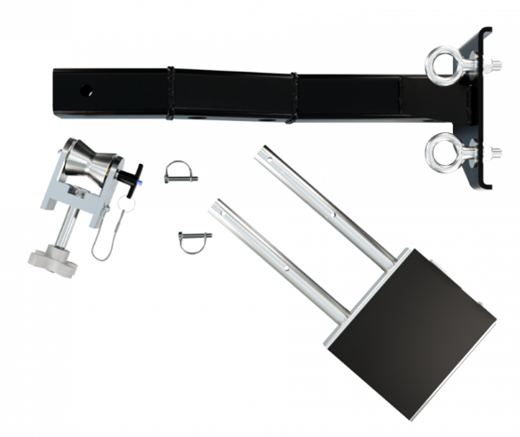

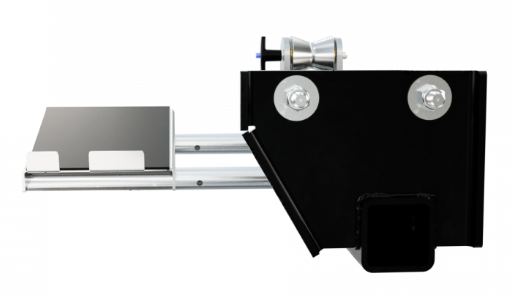

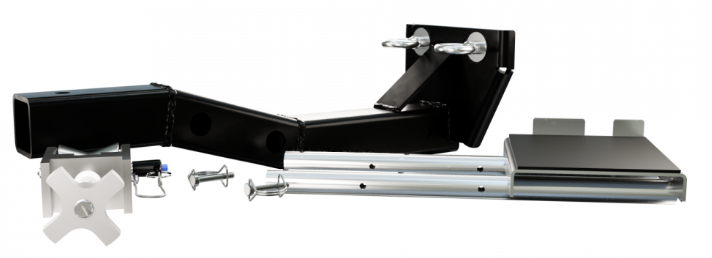

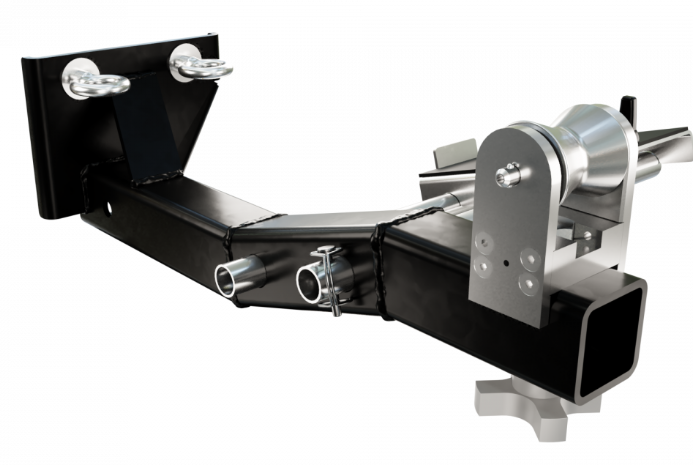

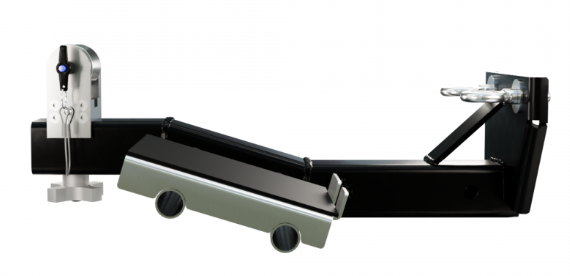

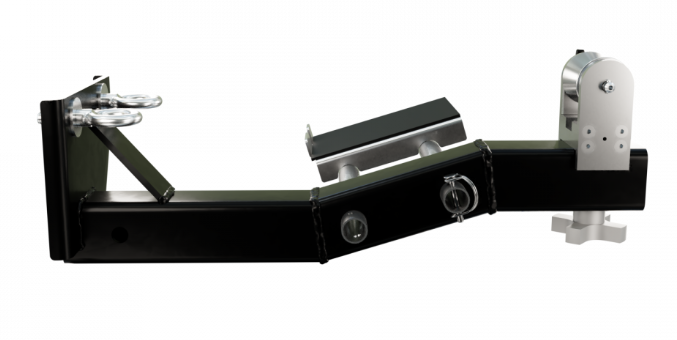

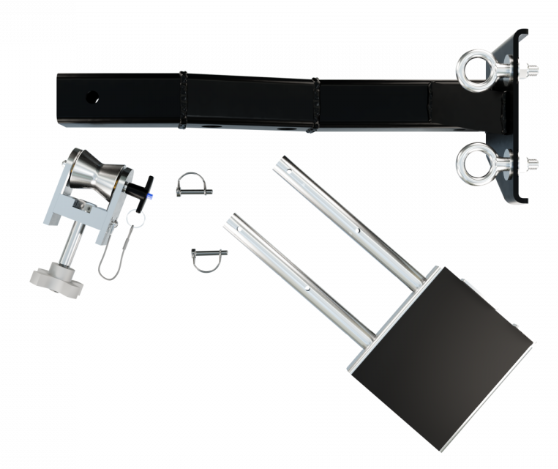

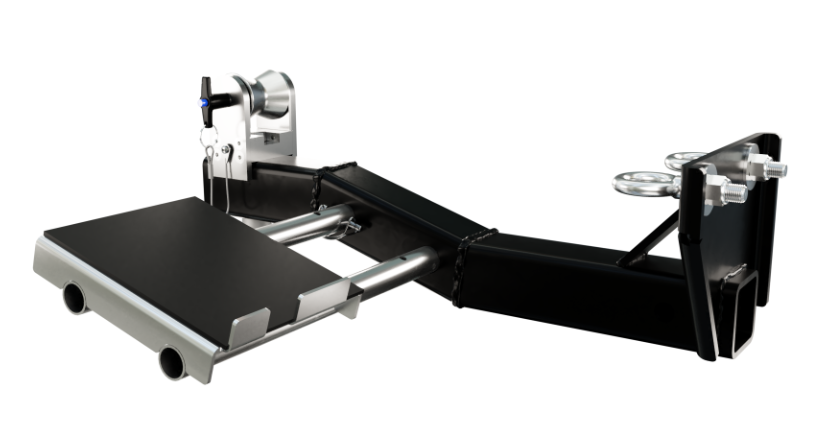

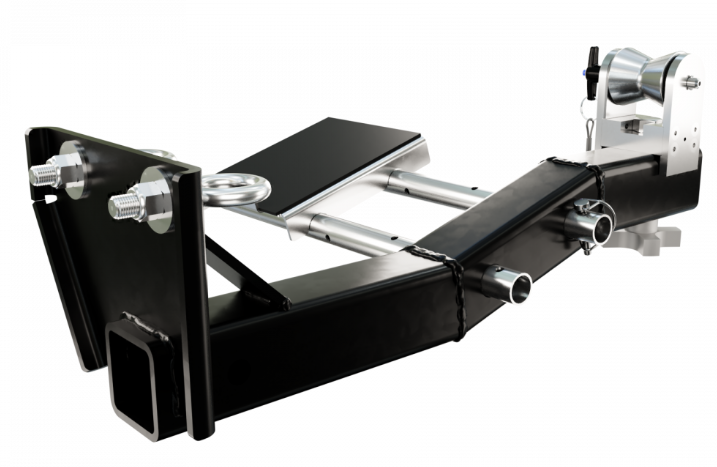

Ce support de treuil est expressément conçu pour faire de la tire verticale avec un PCH2000. Muni d’une tablette ajustable, il offre un support solide et stable permettant de bien assoir le treuil.

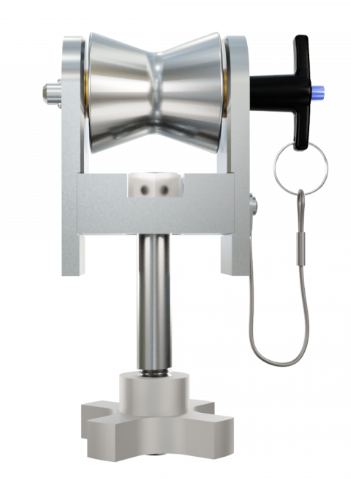

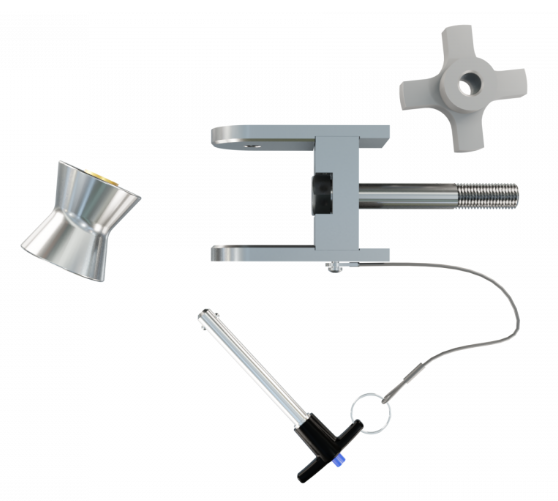

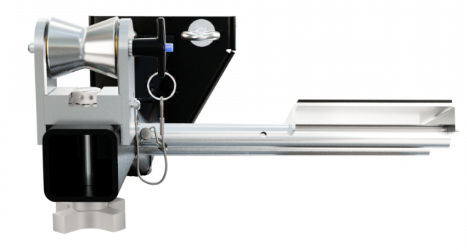

Il a également une poulie amovible en forme de «V» montée sur roulements à billes, offrant une rotation optimale. Cette poulie redirige la corde à la verticale avec un angle permettant d’atteindre les sections de tours ou de pylônes éloignées du centre. Pour installer la corde, il suffit de retirer la poignée en «T» et la poulie, enfiler la corde puis remettre la poignée et la poulie.
Notez que ce support peut également être utilisé pour faire de la tire horizontale; dans ce cas, la poulie ne sera pas utilisée.
Dans toutes les possibilités, il ne peut être utilisé seul, on doit le combiner à différents accessoires pour l'utiliser. Référez-vous à la charte des ancrages ci-dessous (pdf) pour visualiser les différentes combinaisons possibles avec le PCA-2264.
Ainsi, le PCA-2264 sera combiné aux accessoires suivants pour permettre la tire horizontale. Dans ces cas, le treuil fera face à la charge et la corde sera en ligne directe vers le treuil.
| Fig. 5 |
PCA-1263 + PCA-1332 + PCA-2264 |
| Fig. 11 |
PCA-1267 / PCA-1501 + PCA-1332 + PCA-2264 |
| Fig. 16 | PCA-1266 + PCA-1332 + PCA-2264 |
| Fig. 21 | PCA-1806 + PCA-1332 + PCA-2264 |
S’il est combiné aux accessoires suivants, il sera utilisé pour la tire verticale. Dans ces cas, le treuil fera face au point d’ancrage et la corde viendra du haut vers le treuil.
| Fig. 7 |
PCA-1263 + PCA-2264 |
| Fig. 13 |
PCA-1267 / PCA-1501 + PCA-2264 |
| Fig. 18 |
PCA-1266 + PCA-2264 |
| Fig. 23 | PCA-1806 + PCA-2264 |
POUR LE TREUIL PCH2000 SEULEMENT
Pour treuil PCH2000 seulement
