Description

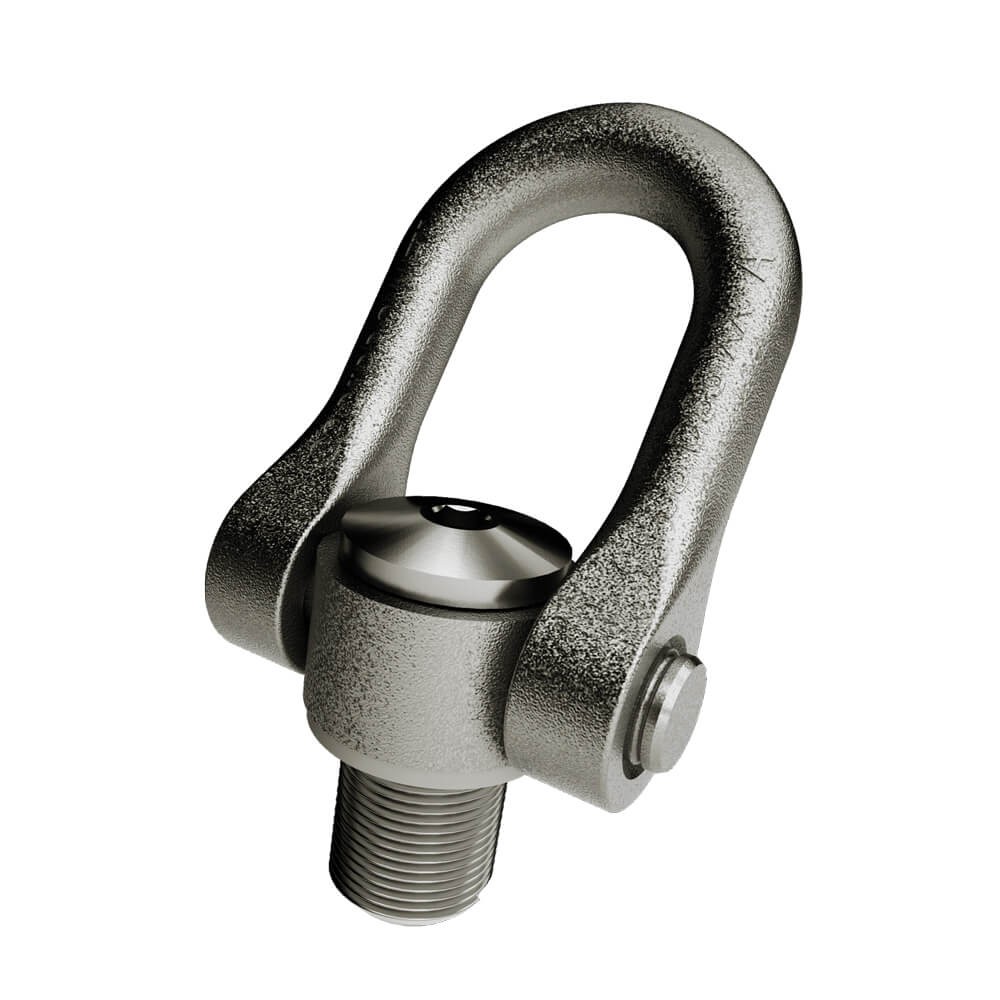

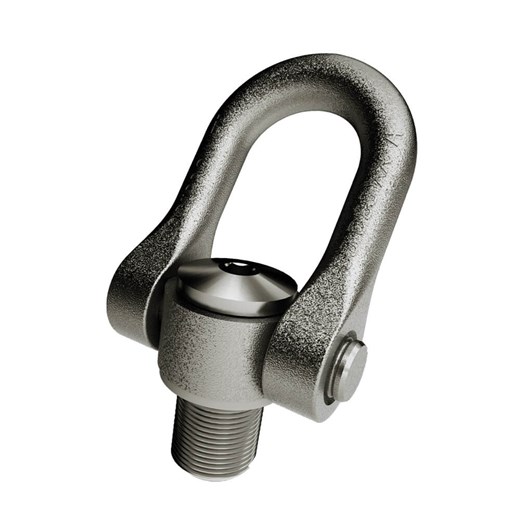

L’anneau de levage universel en inox SS.DSS est un anneau à double articulation. Il est spécialement conçu pour réaliser des levages avec rotation de charges. Sa double articulation assure un alignement parfait avec l’élingue.

Le modèle SS.DSS est composé d’un anneau en acier inoxydable qui assure une résistance optimale face à la corrosion et permet une rotation à 360°. Le modèle SS.DSS est également disponible en version femelle (SS.FE.DSS).

Tous les anneaux de levage SS.DSS ont un coefficient de sécurité de 4 et 5, cela signifie que leur charge de rupture est quatre ou cinq fois plus élevée que la capacité indiquée. Le modèle SS.DSS est également disponible en version femelle (SS.FE.DSS).

Grâce à son bureau d’étude, CODIPRO est capable de concevoir des anneaux de levage sur-mesure afin de répondre aux besoins spécifiques.

Chaque anneau de levage articulé est livré avec une notice d’instruction et un certificat de conformité.

Ils sont certifiés ISO 14001 et ISO 9001 dans le but de respecter les exigences essentielles de sécurité.

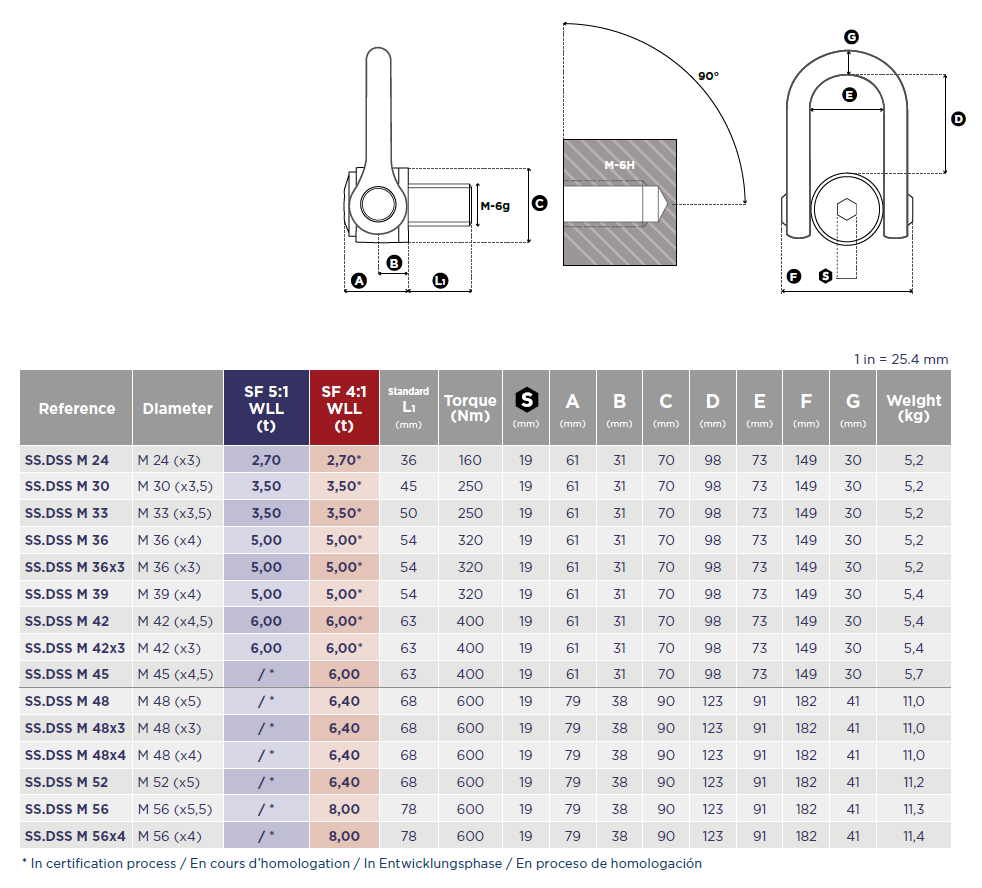

Références Diamètre 5:1
CMU
(T)		 4:1
CMU
(T)		 L1
(mm)		 Couple de serrage (Nm) S
(mm)		 A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 E
(mm)		 F
(mm)		 G
(mm)		 Poids
(kg)
CPSSDSSM24  M24 (x3)  2,7 2,70*  36 160 19 61 31 70 98 73 149 30 5,2
CPSSDSSM30  M30 (x3,5)  3,5 3,50*  45 250 19 61 31 70 98 73 149 30 5,2
CPSSDSSM33  M33 (x3,5)  3,5 3,50*  50 250 19 61 31 70 98 73 149 30 5,2
CPSSDSSM36  M36 (x4)  5 5,00*  54 320 19 61 31 70 98 73 149 30 5,2
CPSSDSSM36X3  M36 (x3)  5 5,00*  54 320 19 61 31 70 98 73 149 30 5,2
CPSSDSSM39  M39 (x4)  5 5,00*  54 320 19 61 31 70 98 73 149 30 5,4
CPSSDSSM42  M42 (x4,5)  6 6,00*  63 400 19 61 31 70 98 73 149 30 5,4
CPSSDSSM42X3  M42 (x3)  6 6,00*  63 400 19 61 31 70 98 73 149 30 5,4
CPSSDSSM45  M45 (x4,5)  / *  6 63 400 19 61 31 70 98 73 149 30 5,7
CPSSDSSM48  M48 (x5)  / *  6,4 68 600 19 79 38 90 123 91 182 41 11
CPSSDSSM48X3  M48 (x3)  / *  6,4 68 600 19 79 38 90 123 91 182 41 11
CPSSDSSM48X4  M48 (x4)  / *  6,4 68 600 19 79 38 90 123 91 182 41 11
CPSSDSSM52  M52 (x5)  / *  6,4 68 600 19 79 38 90 123 91 182 41 11,2
CPSSDSSM56  M56 (x5,5)  / *  8 78 600 19 79 38 90 123 91 182 41 11,3
CPSSDSSM56X4  M56 (x4)  / *  8 78 600 19 79 38 90 123 91 182 41 11,4
*En cours d’homologation

Anneau de Levage Mâle Articulé ∣ Universel En Inox À Double Articulation SS.DSS

Référence : CPSSDSSM24

CMU de 2 700 kg à 6 000 kg
