Description

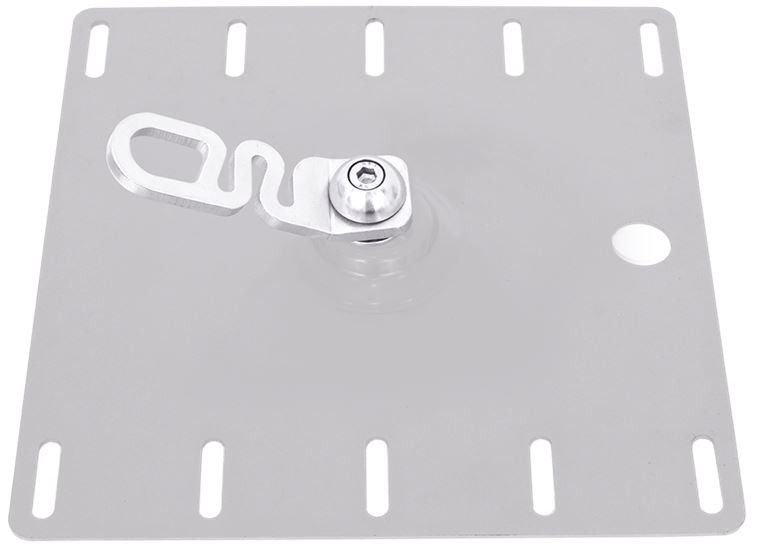

Platine d'ancrage avec émerillon pour bac acier

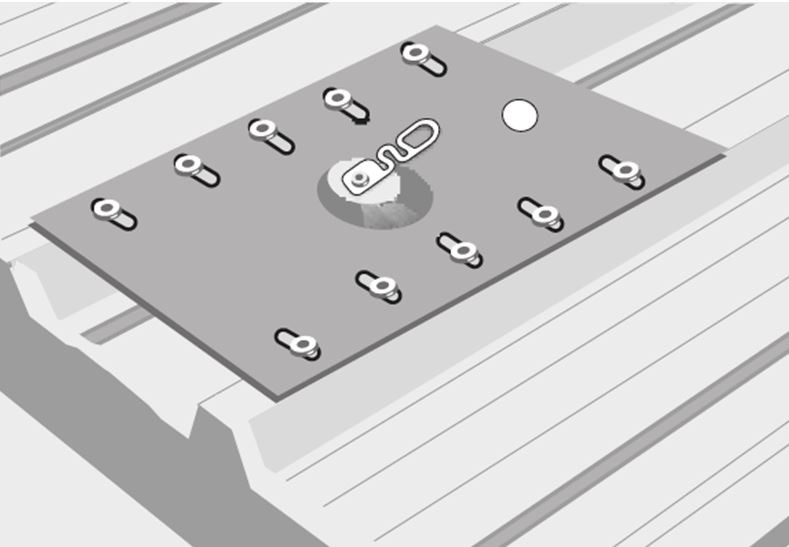

Platine d'ancrage conçue pour conçu être installée sur des toitures en bac acier trapézoïdal où l’utilisateur a besoin de se déplacer autour de l’ancrage pour son intervention.
Fixation sur la panne de la couverture bac acier à l'aide de la visserie (rivets pop et vis autoforeuses) fournie.
Fournie avec des bandes d’EPDM pour réaliser l’étanchéité.
Œil d'ancrage pivotant intégrant un absorbeur d'énergie au centre de la platine.

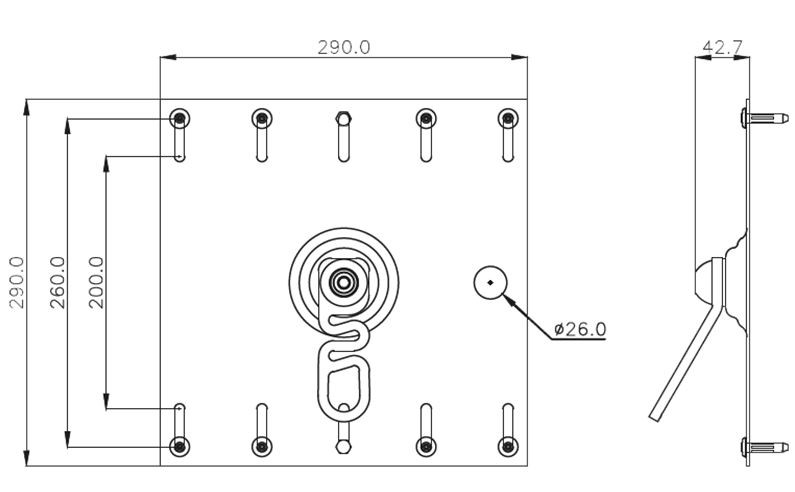

Compatible avec des pas de 200 à 260 mm sur bac acier.

Matière : Inox
Poids : 2,00 kg
HS code : 73269098

Conformité : EN 795:2012 Type A
Résistance statique selon EN 795: 12 kN.
Résistance min. à la rupture : 15 kN

ANCRAGES

EN795 : Le point d ancrage est un point où le système antichute est attaché de façon fiable afin de garantir la sécurité de l utilisateur. Il existe différents types de point d ancrage :

Utilisation : Il n y a pas de bon système antichute sans un bon point d ancrage. Quel que soit le type d intervention à réaliser et que celle-ci soit temporaire ou régulière, il est primordial de bien choisir son point d ancrage et de vérifier que la structure d accueil (bâtiment,
structure métallique, pylône,…) soit suffisamment résistante.

Que Choisir ?
Le point d ancrage est incontestablement l élément d un système antichute le plus délicat à choisir afin qu il garantisse une sécurité optimale.
Lors du choix du point d ancrage, il faut tout d abord déterminer où installer le point d ancrage.

Pour cela il faut prendre en compte les aspects suivants :

• résistance statique du point d ancrage : > 12 kN
• hauteur d installation : suffisamment haut par rapport au 1er obstacle potentiel en cas de chute (voir schéma facteur de chute)
• situation : en vertical de la station de travail afin d éviter les risques liés à l effet pendulaire (voir schéma effet pendulaire)

FACTEUR DE CHUTE

Facteur de chute 0 : Position du point d ancrage au-dessus du point d accrochage de l utilisateur	Facteur de chute 1 : Position du point d ancrage au même niveau que le point d accrochage de l utilisateur	Facteur de chute 2 : Position du point d ancrage en-dessous du point d accrochage de l utilisateur

EFFET PENDULAIRE

On veillera autant que faire se peut à privilégier les situations de travail en facteur de chute 0 ou 1 et on évitera si possible d installer un système antichute sur un point d ancrage en facteur de chute 2, l effet pendulaire doit être aussi réduit que possible.

Dans une représentation de l espace en 3D symbolisée ainsi:

Légende: x = axe droite / gauche y = axe haut / bas z = axe arrière / avant

nous avons créé les 4 pictogrammes suivants pour vous aider à comprendre la direction dans laquelle l effort peut s appliquer sur nos points d ancrage:
	Cet ancrage s utilise uniquement dans une direction horizontale par rapport à l installation.		Cet ancrage s utilise uniquement dans une direction verticale par rapport à l installation.
	Cet ancrage s utilise à la fois dans une direction horizontale et une direction verticale par rapport à l installation.		Cet ancrage s utilise dans les 3 directions par rapport à l installation.
