Description

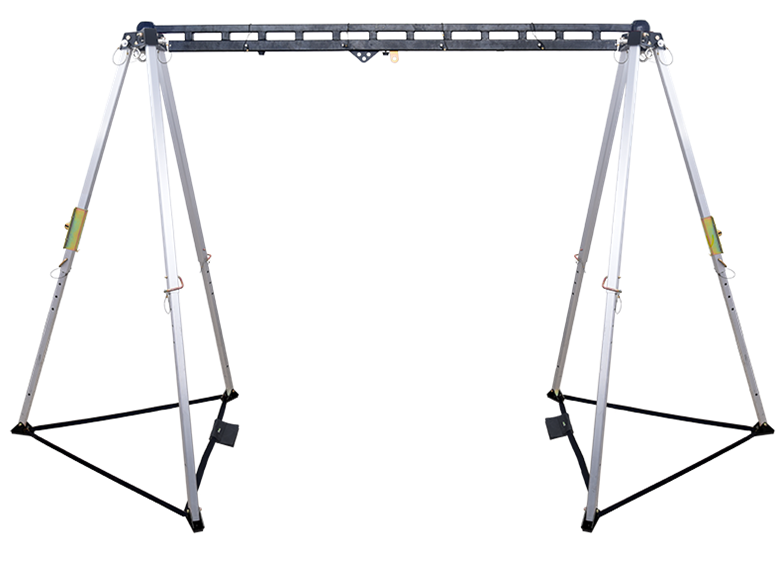

HEXAPOD

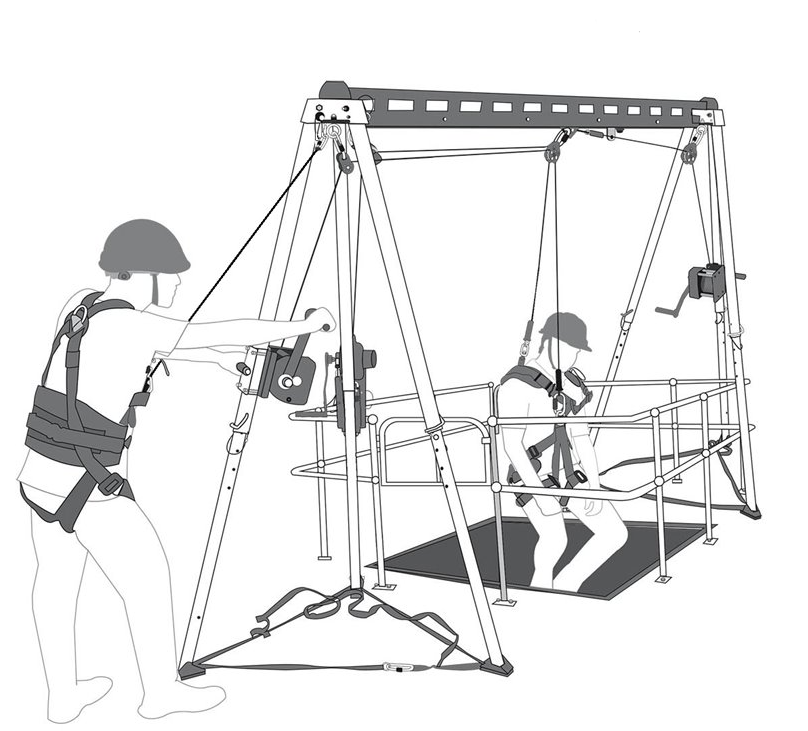

Portique d'accès pour l'entrée, le sauvetage et le levage dans des espaces confinés ayant de grandes ouvertures et situés sous le niveau du sol.

Hauteur réglable : de 1,15 m à 2,15 m
Empattement : de 1,08 m à 1,62 m (1 trépied) / de 1,80 m à 4,20 m (entre les 2 trépieds)

Poids : 49,33 kg

Charge maxi admissible : 500 kg sous tête / 250 kg sur jambe

Conformité : EN795:2012 type B, TS 16415:2013 Type B, Directive ATEX 2014/34/UE, Directive Machine, EN 1808

HS code : 7610 90 10

- Muni de d'une poulie montée sur la tête du trépied pour le passage du câble du treuil.

- Muni de trois anneaux d'ancrage sur la tête du trépied

- Tête de trépied moulée en alliage d'aluminium, pieds en aluminium

- Pieds équipés de semelles acier articulés avec patins en caoutchouc pour augmenter la friction et la stabilité

- Résistance des points d'ancrage > 13 kN

- Chaque trépied est fourni avec une platine permettant d’installer le treuil FA 60 003 20 / FA 60 003 30 / FA 60 023 20 / FA 60 023 20R.

- Il s'utilise également en combinaison avec l'ensemble de platines universelles FA 60 101 01 ou les kits d'adaptation FA 60 001 02/03/04, permettant d’installer l'antichute à rappel automatique avec treuil de sauvetage intégré FA 20 401 10/S, FA 20 401 20/R/S, FA 20 401 30/S.

- Trépieds fournis avec sac de transport spécifique.

ANCRAGES

EN795 : Le point d ancrage est un point où le système antichute est attaché de façon fiable afin de garantir la sécurité de l utilisateur. Il existe différents types de point d ancrage :

Utilisation : Il n y a pas de bon système antichute sans un bon point d ancrage. Quel que soit le type d intervention à réaliser et que celle-ci soit temporaire ou régulière, il est primordial de bien choisir son point d ancrage et de vérifier que la structure d accueil (bâtiment,
structure métallique, pylône,…) soit suffisamment résistante.

Que Choisir ?
Le point d ancrage est incontestablement l élément d un système antichute le plus délicat à choisir afin qu il garantisse une sécurité optimale.
Lors du choix du point d ancrage, il faut tout d abord déterminer où installer le point d ancrage.

Pour cela il faut prendre en compte les aspects suivants :

• résistance statique du point d ancrage : > 12 kN
• hauteur d installation : suffisamment haut par rapport au 1er obstacle potentiel en cas de chute (voir schéma facteur de chute)
• situation : en vertical de la station de travail afin d éviter les risques liés à l effet pendulaire (voir schéma effet pendulaire)

FACTEUR DE CHUTE

Facteur de chute 0 : Position du point d ancrage au-dessus du point d accrochage de l utilisateur	Facteur de chute 1 : Position du point d ancrage au même niveau que le point d accrochage de l utilisateur	Facteur de chute 2 : Position du point d ancrage en-dessous du point d accrochage de l utilisateur

EFFET PENDULAIRE

On veillera autant que faire se peut à privilégier les situations de travail en facteur de chute 0 ou 1 et on évitera si possible d installer un système antichute sur un point d ancrage en facteur de chute 2, l effet pendulaire doit être aussi réduit que possible.

Dans une représentation de l espace en 3D symbolisée ainsi:

Légende: x = axe droite / gauche y = axe haut / bas z = axe arrière / avant

nous avons créé les 4 pictogrammes suivants pour vous aider à comprendre la direction dans laquelle l effort peut s appliquer sur nos points d ancrage:

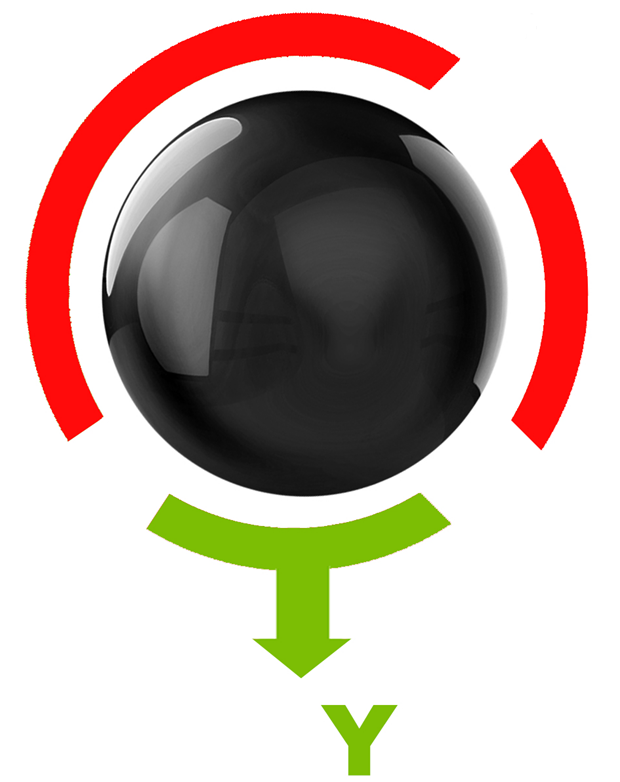

	Cet ancrage s utilise uniquement dans une direction horizontale par rapport à l installation.		Cet ancrage s utilise uniquement dans une direction verticale par rapport à l installation.
	Cet ancrage s utilise à la fois dans une direction horizontale et une direction verticale par rapport à l installation.		Cet ancrage s utilise dans les 3 directions par rapport à l installation.
