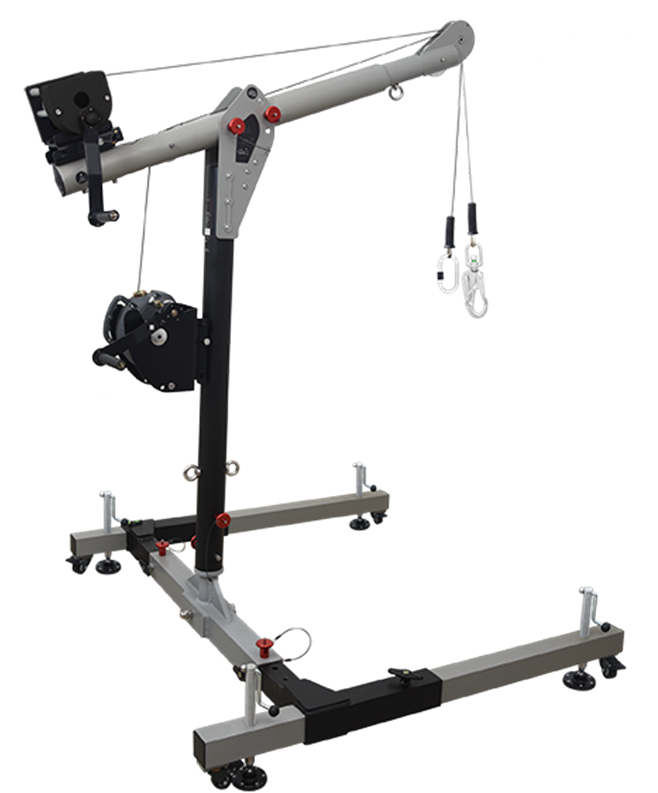

EasySafeWay 1, Potence mobile à base en H (colonne hauteur 1370 mm)
Potence mobile à base en H pour accès en espaces confinés à large ouverture.

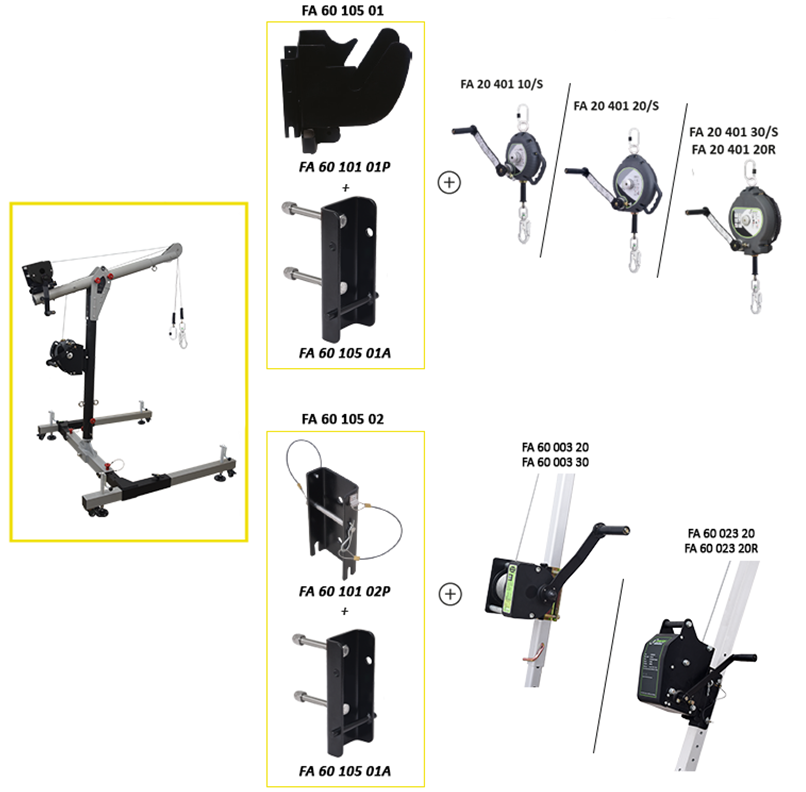

Composé de FA 60 105 03 (colonne de potence hauteur 1370 mm), FA 60 105 05 (bras de potence) et FA 60 105 06 (base en H).
Base en H munie de pieds ajustables en hauteur et de niveaux à bulle pour une mise à niveau correcte de la potence.
Base en H : ouverture minimale Ø 1100 mm / ouverture maximale Ø 1510 mm.
Rotation possible de la potence à 360°, même sous charge.

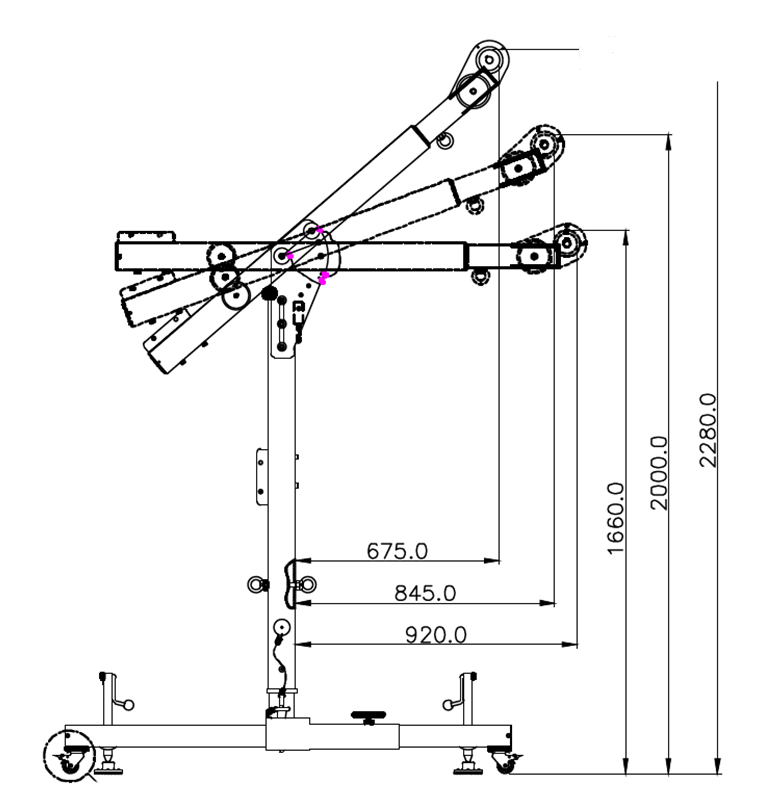

Bras de potence ajustable en 3 hauteurs définies : 1,66 m / 2,0 m / 2,28 m.
Matière : Aluminium.
Poids : 62 kg.
Charge maxi admissible : 500 kg.
Conformité : EN 795:2012 Type B.
Résistance des points d'ancrage > 12 kN.
HS code : 76169990
EN795 : Le point d ancrage est un point où le système antichute est attaché de façon fiable afin de garantir la sécurité de l utilisateur. Il existe différents types de point d ancrage :
| Type A | Dispositif d ancrage nécessitant la fixation d une ou plusieurs ancres structurelles |
| Type B | Dispositif d ancrage ne nécessitant pas la fixation d une ou plusieurs ancres structurelles |
| Type C | Dispositif d’ancrage utilisant un support d’assurage flexible horizontal |
| Type D | Dispositif d’ancrage utilisant un support d’assurage rigide horizontal |
| Type E | Dispositif d ancrage à corps mort |
Utilisation : Il n y a pas de bon système antichute sans un bon point d ancrage. Quel que soit le type d intervention à réaliser et que celle-ci soit temporaire ou régulière, il est primordial de bien choisir son point d ancrage et de vérifier que la structure d accueil (bâtiment,
structure métallique, pylône,…) soit suffisamment résistante.
Que Choisir ?
Le point d ancrage est incontestablement l élément d un système antichute le plus délicat à choisir afin qu il garantisse une sécurité optimale.
Lors du choix du point d ancrage, il faut tout d abord déterminer où installer le point d ancrage.
Pour cela il faut prendre en compte les aspects suivants :
FACTEUR DE CHUTE
 |
 |
 |
|
Facteur de chute 0 : Position du point d ancrage au-dessus du point d accrochage de l utilisateur
|
Facteur de chute 1 : Position du point d ancrage au même niveau que le point d accrochage de l utilisateur
|
Facteur de chute 2 : Position du point d ancrage en-dessous du point d accrochage de l utilisateur
|
EFFET PENDULAIRE
|
On veillera autant que faire se peut à privilégier les situations de travail en facteur de chute 0 ou 1 et on évitera si possible d installer un système antichute sur un point d ancrage en facteur de chute 2, l effet pendulaire doit être aussi réduit que possible.
|
 |
| Dans une représentation de l espace en 3D symbolisée ainsi: |  |
Légende: x = axe droite / gauche y = axe haut / bas z = axe arrière / avant |
| nous avons créé les 4 pictogrammes suivants pour vous aider à comprendre la direction dans laquelle l effort peut s appliquer sur nos points d ancrage: | |||
 |
Cet ancrage s utilise uniquement dans une direction horizontale par rapport à l installation. |
 |
Cet ancrage s utilise uniquement dans une direction verticale par rapport à l installation. |
 |
Cet ancrage s utilise à la fois dans une direction horizontale et une direction verticale par rapport à l installation. |  |
Cet ancrage s utilise dans les 3 directions par rapport à l installation. |
