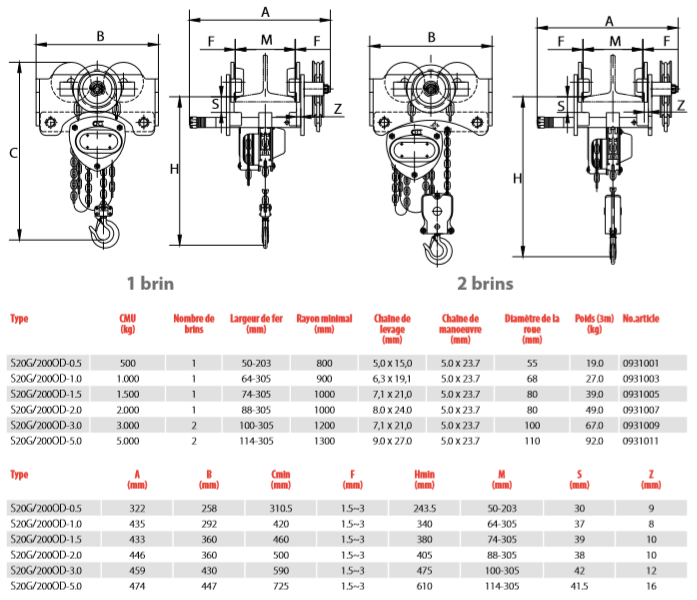

| Références | CMU (kg) |
Modèle | Diamètre des galets (mm) |
Largeur de fer (mm) |
Chaîne de levage (mm) |
Chaîne de manœuvre (mm) |
Nombre de brins | Rayon de courbure min. (mm) |
A (mm) |
B (mm) |
C min. (mm) |
F (mm) |
H min. (mm) |
M (mm) |
S (mm) |
Z (mm) |
Poids (kg) |
Longueur (m) |
| RQ931001 | 500 | S20G/200OD-0.5 | 55 | 50-203 | 5.0 x 15 | 5.0 x 23.7 | 1 | 800 | 322 | 258 | 310,5 | 1,5-3 | 243,5 | 50-203 | 30 | 9 | 19 | 3 à 10 |
| RQ931003 | 1000 | S20G/200OD-1.0 | 68 | 64-305 | 6.3 x 19.1 | 5.0 x 23.7 | 1 | 900 | 435 | 292 | 420 | 1,5-3 | 340 | 64-305 | 37 | 8 | 27 | 3 à 10 |
| RQ931005 | 1500 | S20G/200OD-1.5 | 80 | 74-305 | 7.1 x 21 | 5.0 x 23.7 | 1 | 1 000 | 433 | 360 | 460 | 1,5-3 | 380 | 74-305 | 39 | 10 | 39 | 3 à 10 |
| RQ931007 | 2000 | S20G/200OD-2.0 | 80 | 88-305 | 8.0 x 24 | 5.0 x 23.7 | 1 | 1 000 | 446 | 360 | 500 | 1,5-3 | 405 | 88-305 | 38 | 10 | 49 | 3 à 10 |
| RQ931009 | 3000 | S20G/200OD-3.0 | 100 | 100-305 | 7.1 x 21 | 5.0 x 23.7 | 2 | 1 200 | 459 | 430 | 590 | 1,5-3 | 475 | 100-305 | 42 | 12 | 67 | 3 à 10 |
| RQ931011 | 5000 | S20G/200OD-5.0 | 110 | 114-305 | 9.0 x 27 | 5.0 x 23.7 | 2 | 1 300 | 474 | 447 | 725 | 1,5-3 | 610 | 114-305 | 41,5 | 16 | 92 | 3 à 10 |

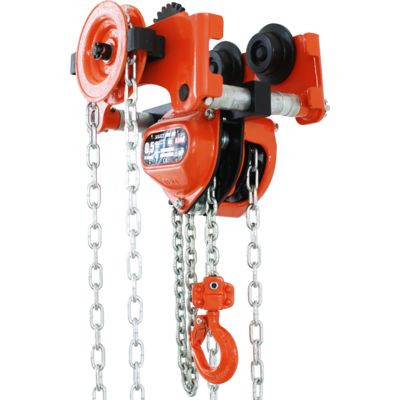

Chariot manuel translation par chaine, combiné avec palan manuel S 200OD ou (X-CH sur demande).
Caractéristiques
Livraison standard
Option
CMU de 500 kg à 5 000 kg
