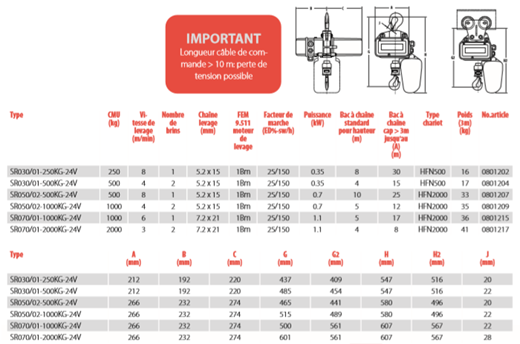

Description

Référence  CMU
(t) 		 Modèle Moteur
(kW) 		 Hauteur max. de levage
(m)		 Chaine de levage
(mm)		 Nombre de brins Vitesse de levage
(m/min) 		 Facteur de marche
(ED%) 		 Groupe de fonction du palan
FEM
9.511 		 Type de chariot  Bac à chaine standard pour hauteur
(m)		 A
(mm) 		 B
(mm) 		 C
(mm) 		 G
(mm) 		 G2
(mm) 		 H
(mm) 		 H2
(mm) 		 J
(mm) 		 Poids
(kg) 		 Longueur
(m)
RV0801202 0,25 SR030/01-250KG-24V 0,35 30 5.2 x 15 1 8 25 1Bm HFN500 8 212 192 220 437 406 487 456 20 16 3 à 10
RV0801204 0,5 SR030/01-500KG-24V 0,35 15 5.2 x 15 2 04-janv 25 1Bm HFN500 4 212 192 220 485 454 487 456 22 17 3 à 10
RV0801207 0,5 SR050/02-500KG-24V 0,7 25 5.2 x 15 1 08-janv 40 1Am HFN2000 8 266 232 274 465 449 520 505 20 33 3 à 10
RV0801209 1 SR050/02-1000KG-24V 0,7 12 5.2 x 15 2 4 25 1Bm HFN2000 5 266 232 274 513 497 520 505 22 35 3 à 10
RV0801215 1 SR070/01-1000KG-24V 1,1 17 7.2 x 21 1 06-janv 25 1Bm HFN2000 5 266 232 274 500 460 547 507 22 36 3 à 10
RV0801217 2 SR070/01-2000KG-24V 1,1 8 7.2 x 21 2 3 25 1Bm HFN2000 4 266 232 274 601 561 607 567 28 41 3 à 10

Caractéristiques

  • Commande directe (sans fin de course).
  • Moteur spécial avec charges thermiques élevées.
  • Freins qui se bloquent à n’importe quelle hauteur.
  • Sécurité maximale grâce à la combinaison limiteur-frein.
  • Fixe à crochet ou en combinaison avec un chariot manuel type HFN.
  • Chaine de levage galvanisée à haute résistance Grade 8 suivant EN 818/7.
  • Facteur de marche élevé pour permettre une hauteur de levée plus importante.
  • Marquage: selon la norme, marqué CE.
  • Norme: EN 12100, EN 14492, EN 818-7.

Options

  • Bac à chaine plus grand.
  • Chariot manuel type HFN.
  • Commande à distance sans fil.
  • Rallonge de câble de commande.
  • Commande 24V avec fin de course.
  • Non livrable avec chariot électrique.
  • Hauteur de levée plus élevée et câble de commande plus élevé.

Application

  • Conçu pour être à la fois modulable et moderne grâce à son facteur de marche important.
  • Pour le branchement à une phase: utiliser un câble de min. 2,5 mm².
  • Pour l'alimentation au courant sur un chantier: utiliser un câble aussi court que possible pour minimiser la baisse de tension.

Livraison standard

  • Bac à chaine.
  • Fixe à crochet.
  • Câble d'alimentation L = 1 m sans prise.
  • Hauteur de levée: 3 m (distance max. entre le crochet supérieur et le crochet inférieur).
  • Hauteur de commande: 1,80 m avec boite à boutons + arrêt d'urgence (commande directe 230V) .

Attention

  • Longueur du câble de commande inférieur à 10 m → perte de tension possible !

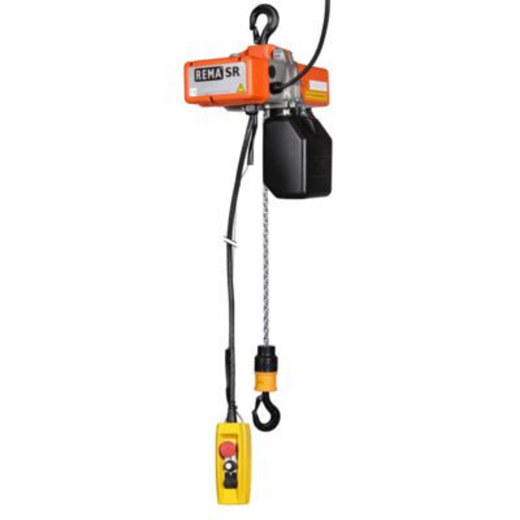

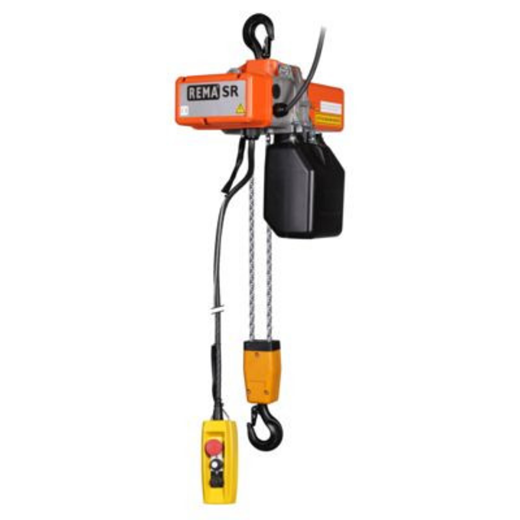

Palan Électrique | À Chaine Type SR 230V/24V Monophasé

Référence : RV0801202-3

CMU de 250 kg à 2 000 kg
