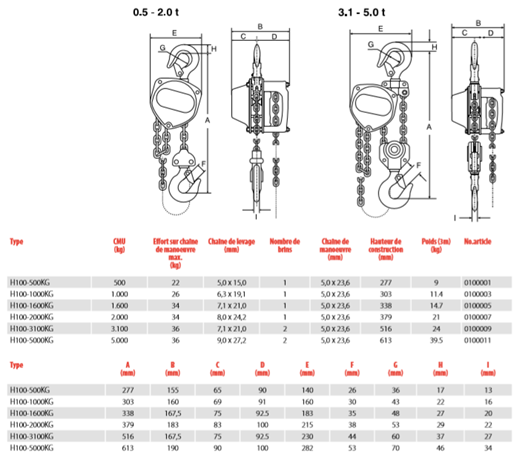

Description

Référence  CMU
(kg) 		 Modèle Chaine de levage
(mm) 		 Chaine de manœuvre
(mm) 		 Nombre de brins Hauteur de construction
(mm) 		 Effort sur chaine de manœuvre max.
(kg)		 A
(mm) 		 B
(mm) 		 C
(mm) 		 D
(mm) 		 E
(mm) 		 F
(mm) 		 G
(mm) 		 H
(mm) 		 I
(mm) 		 Poids
(kg) 		 Longueur
(m)
RH0100001 500 H100-500KG 5.0 x 15 5.0 x 23.6 1 277 22 277 155 65 90 140 26 36 17 13 9 3 à 10
RH0100003 1000 H100-1000KG 6.3 x 19.1 5.0 x 23.6 1 303 26 303 160 69 91 160 30 43 22 13 11,4 3 à 10
RH0100005 1600 H100-1600KG 7.1 x 21.0 5.0 x 23.6 1 338 34 338 167,5 75 92,5 183 35 48 27 20 14,7 3 à 10
RH0100007 2000 H100-2000KG 8.0 x 24.2 5.0 x 23.6 1 379 34 379 183 83 100 215 38 53 29 22 21 3 à 10
RH0100009 3100 H100-3100KG 7.1 x 21.0 5.0 x 23.6 2 516 36 516 167,7 75 92,5 230 44 60 37 27 24 3 à 10
RH0100011 5000 H100-5000KG 9.0 x 27.2 5.0 x 23.6 2 613 36 613 190 90 100 282 53 70 46 34 39,5 3 à 10

Caractéristiques

  • Système à double frein.
  • Chaine de manœuvre zinguée.
  • Chaine de levage en acier galvanisée Grade 10 suivant EN 818/7.
  • Chaine de levage à haute résistance qui assure une longévité accrue.
  • Crochets inférieurs et crochets supérieurs équipés de linguets de sécurité.
  • Freins automatiques qui se bloquent à n’importe quelle hauteur souhaitée.
  • Effort de travail minime en pleine charge grâce aux axes à paliers à rouleaux.
  • En cas de surcharge: le crochet de levage plie progressivement au lieu de se casser net.
  • Marquage: selon la norme, marqué CE.
  • Norme: EN 13157, EN 818-7.

Options

  • Disponible dans n’importe quelles autres hauteurs de levage et hauteurs opérationnelles.

Application

  • Conçu pour une utilisation nécessitant un effort de travail modéré car il est suffisamment robuste et ergonomique pour le levage des charges lourdes en toute sécurité.

Livraison standard

  • Hauteur de levée: 3 m.
  • Hauteur de manoeuvre: 2,5 m.

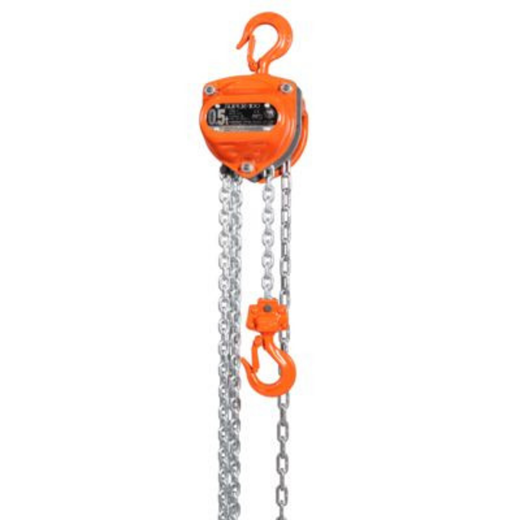

Palan Manuel à Chaine | Elephant Type H-100

Référence : RH0100001-3

CMU de 500 kg à 5 000 kg

En savoir plus ...

CMU

Longueur de chaîne

391,01 €
HT
21,00 %
473,12 €
TTC 21,00 %
Sur commande
Sur commande, délai sur demande
