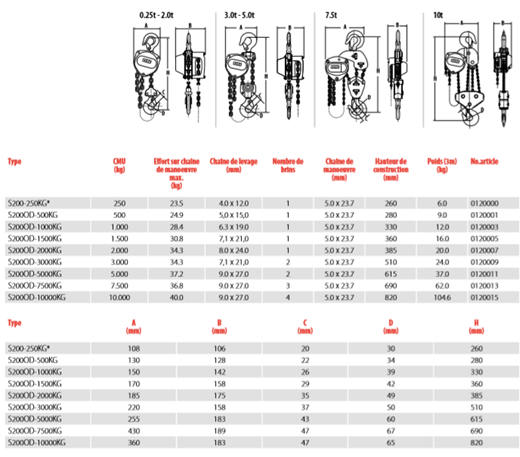

Description

Référence  CMU
(kg) 		 Modèle Chaine de levage
(mm) 		 Chaine de manœuvre
(mm) 		 Nombre de brins Hauteur de construction
(mm) 		 Effort sur chaine de manœuvre max.
(kg)		 A
(mm) 		 B
(mm) 		 C
(mm) 		 D
(mm) 		 H
(mm) 		 Poids
(kg) 		 Longueur
(m)
RQ0120000 0,25 S200-250KG* 4.0 x 12 5.0 x 23.7 1 260 23,5 108 106 20 30 260 6 3 à 10
RQ0120001 0,5 S200OD-500KG 5.0 x 15 5.0 x 23.7 1 280 24,9 130 128 22 34 280 9 3 à 10
RQ0120003 1 S200OD-1000KG 6.3 x 19 5.0 x 23.7 1 330 28,4 150 142 26 39 330 12 3 à 10
RQ0120005 1,5 S200OD-1500KG 7.1 x 21 5.0 x 23.7 1 360 30,8 170 158 29 42 360 16 3 à 10
RQ0120007 2 S200OD-2000KG 8.0 x 24 5.0 x 23.7 1 385 34,3 185 175 35 49 385 20 3 à 10
RQ0120009 3 S200OD-3000KG 7.1 x 19 5.0 x 23.7 2 510 34,3 220 158 37 50 510 24 3 à 10
RQ0120011 5 S200OD-5000KG 9.0 x 27 5.0 x 23.7 2 615 37,2 255 183 43 60 615 37 3 à 10
RQ0120013 7,5 S200OD-7500KG 9.0 x 27 5.0 x 23.7 3 690 36,8 430 189 47 67 690 62 3 à 10
RQ0120015 10 S200OD-10000KG 9.0 x 27 5.0 x 23.7 4 820 40 360 183 47 65 820 68 3 à 10

Caractéristiques

  • Carter en acier.
  • Finition orange époxy.
  • Disques de frein sans amiante.
  • Chaine de manœuvre zinguée.
  • Double frein pour une sécurité élevée.
  • Crochet inférieur et crochet supérieur avec linguets de sécurité robustes.
  • Chaine de levage galvanisée à haute résistance Grade 8 suivant EN 818-7.
  • Limiteur de charge diminue le risque d’accident et protège la structure du palan.
  • Faible force manuelle en pleine charge grâce aux roulements améliorés et à la transmission.
  • Limiteur de charge innovant pour plus de sécurité en permettant la descente de la charge même en cas de surcharge (*sans limiteur de charge).
  • Marquage: selon la norme, marqué CE.
  • Norme: EN 13157, EN 818-7.

Options

  • Chariots.
  • Hauteur de levée + hauteur de commande plus élevées.
  • Bacs à chaines pour palans de 500 kg à 2000 kg avec hauteur de max. 10 m.

Application

  • Conçu pour une utilisation intensive car il est robuste, ergonomique et le type OD (Overload Device) est doté d'un limiteur de charge.

Livraison standard

  • Hauteur de manoeuvre: 2,50 m.
  • Hauteur de levée: 3 m (distance max. entre le crochet supérieur et le crochet inférieur).

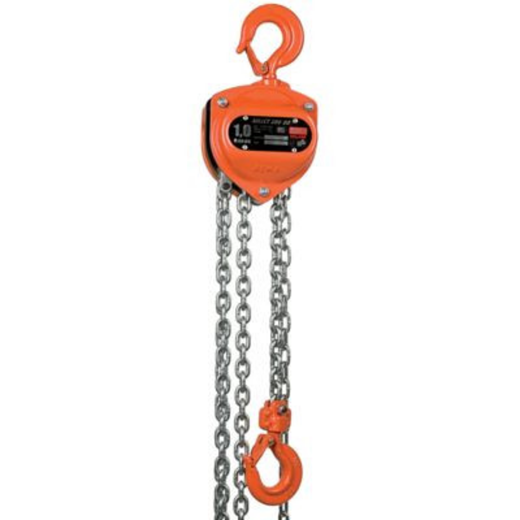

Palan Manuel à Chaine | S200-OD avec Limiteur de Charge

Référence : RQ0120000-3

CMU de 250 kg à 10 000 kg

En savoir plus ...

CMU

Longueur de chaîne

168,30 €
HT
21,00 %
203,64 €
TTC 21,00 %
Sur commande
Sur commande, délai sur demande
