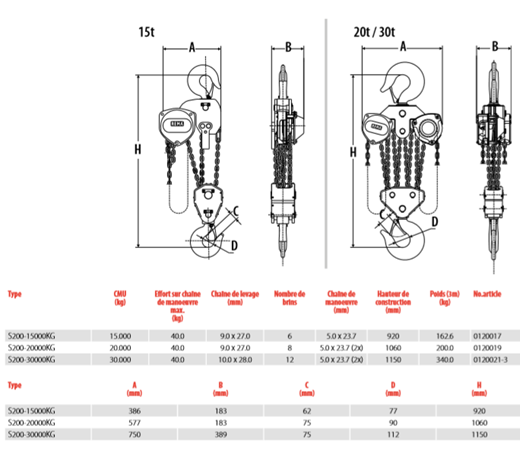

Description

Référence  CMU
(kg) 		 Modèle Chaine de levage
(mm) 		 Chaine de manœuvre
(mm) 		 Nombre de brins Hauteur de construction
(mm) 		 Effort sur chaine de manœuvre max.
(kg)		 A
(mm) 		 B
(mm) 		 C
(mm) 		 D
(mm) 		 H
(mm) 		 Poids
(kg) 		 Longueur
(m)
RQ0120017 15000 S200-15000KG 9.0 x 27 5.0 x 23.7 6 920 40 386 183 62 77 920 162,6 3 à 10
RQ0120019 20000 S200-20000KG 9.0 x 27 5.0 x 23.7 (2x) 8 1 060 40 577 183 75 90 1 060 186 3 à 10
RQ0120021 30000 S200-30000KG 10.0 x 28 5.0 x 23.7 (2x) 12 980 40 705 452 85 110 1 450 200 3 à 10


Caractéristiques

  • Carter en acier.
  • Finition orange époxy.
  • Chaine de manœuvre zinguée.
  • Disques de frein sans amiante.
  • Double frein pour une sécurité élevée.
  • Livré avec certificat CE et mode d’emploi.
  • Crochet inférieur et crochet supérieur avec linguets de sécurité robustes.
  • Chaine de levage galvanisée à haute résistance Grade 8 suivant EN 818-7.
  • Faible force manuelle en pleine charge grâce aux roulements améliorés et à la transmission.
  • Marquage: selon la norme, marqué CE.
  • Norme: EN 13157, EN 818-7.

Options

  • Chariots.
  • Translation par chaine (117).
  • Hauteur de levée + hauteur de commande plus élevées.

Application

  • Conçu pour une utilisation intensive car il est robuste, ergonomique et sans limiteur de charge.

Livraison standard:

  • Hauteur de manoeuvre: 2,50 m.
  • Hauteur de levée: 3 m (distance max. entre le crochet supérieur et le crochet inférieur).

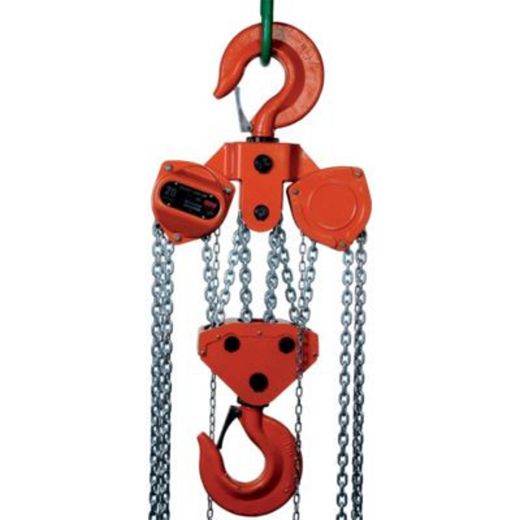

Palan Manuel à Chaine | Type 200

Référence : RQ0120019-3

CMU de 15 000 kg à 30 000 kg
