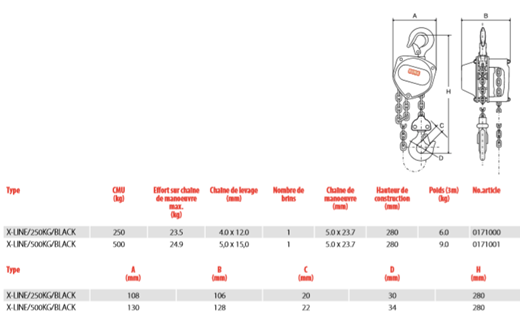

Description

Référence  CMU
(kg) 		 Modèle Chaine de levage
(mm) 		 Chaine de manœuvre
(mm) 		 Nombre de brins Hauteur de construction
(mm) 		 Effort sur chaine de manœuvre max.
(kg)		 A
(mm) 		 B
(mm) 		 C
(mm) 		 D
(mm) 		 H
(mm) 		 Poids
(kg) 		 Longueur
(m)
RQ0171000 250 X-LINE/250KG/BLACK 4.0 x 12 5.0 x 23.7 1 280 23,5 108 106 20 30 280 6 10 ou 15
RQ0171001 500 X-LINE/500KG/BLACK 5.0 x 15 5.0 x 23.7 2 280 24,9 130 128 22 34 280 9 10 ou 15

Caractéristiques

  • Carter en acier.
  • Finition noire époxy.
  • Disques de frein sans amiante.
  • Chaine de manoeuvre zinguée.
  • Double frein pour une sécurité élevée.
  • Faible force manuelle en pleine charge grâce aux roulements améliorés.
  • Crochet inférieur et crochet supérieur avec linguets de sécurité robustes.
  • Chaine de levage galvanisée à haute résistance Grade 8 suivant EN 818-7.
  • Marquage: selon la norme, marqué CE.
  • Norme: EN 13157, EN 818-7.

Options

  • Bacs à chaines pour palans jusqu'à 10 m.
  • Hauteur de levée + hauteur de commande à spécifier lors de la demande.

Application

  • Conçu pour une utilisation intensive car il est robuste et ergonomique.

Livraison standard

  • Hauteur de levée: 10m ou 15m.

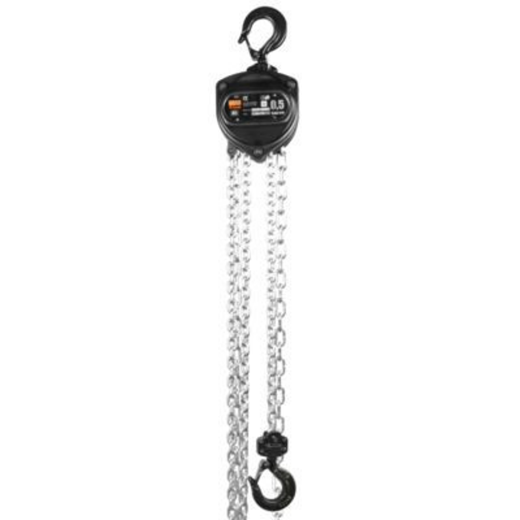

Palan Manuel à Chaine | Type BLACKLINE

Référence : RQ0171000-10

CMU de 250 kg à 500 kg
