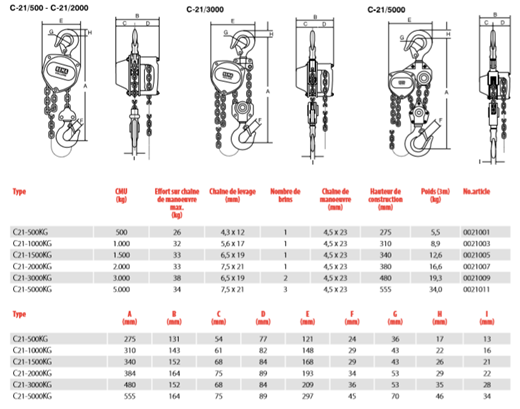

Description

Référence  CMU
(kg) 		 Modèle Chaine de levage
(mm) 		 Chaine de manœuvre
(mm) 		 Nombre de brins Hauteur de construction
(mm) 		 Effort sur chaine de manœuvre max.
(kg)		 A
(mm) 		 B
(mm) 		 C
(mm) 		 D
(mm) 		 E
(mm) 		 F
(mm) 		 G
(mm) 		 H
(mm) 		 I
(mm) 		 Poids
(kg) 		 Longueur
(m)
RN0021001 500 C21-500KG 4.3 x 12 4.5 x 23 1 275 26 275 131 54 77 121 24 36 17 13 5,5 nu / 3-10
RN0021003 1000 C21-1000KG 5.6 x 17 4.5 x 23 1 310 32 310 143 61 82 148 29 43 22 16 8,9 nu / 3-10
RN0021005 1500 C21-1500KG 6.5 x 19 4.5 x 23 1 340 33 340 152 68 84 168 29 43 26 21 12,6 nu / 3-10
RN0021007 2000 C21-2000KG 7.5 x 21 4.5 x 23 1 384 33 384 164 75 89 193 34 53 29 22 16,6 nu / 3-10
RN0021009 3000 C21-3000KG 6.5 x 19 4.5 x 23 2 480 38 480 152 68 84 209 36 53 35 28 19,3 nu / 3-10
RN0021011 5000 C21-5000KG 7.5 x 21 4.5 x 23 3 555 34 555 164 75 89 297 45 70 46 34 34 nu / 3-10

Caractéristiques

  • Guide chaine breveté.
  • Crochets avec linguets de sécurité.
  • Chaine de levage en acier galvanisé Grade 10 suivant EN 818/7.
  • Système de frein qui tient la charge à n’importe quelle hauteur.
  • Ressort double sur chaque cliquet d’arrêt pour plus de sécurité.
  • En cas de surcharge: le crochet de levage plie progressivement au lieu de se casser net.
  • Marquage: selon la norme, marqué CE.
  • Norme: EN 13157, EN 818-7.

Options

  • Autres hauteurs de levée/de manœuvre sur demande.

Application

  • Conçu pour une utilisation encore plus sécurisée grâce à son carter à la fois léger, compact, solide et indéformable en acier hautement résistant, à son linguet de sécurité innovant, à ses disques de frein durables et à sa chaine particulièrement résistante B39VH Grade 10+.

Livraison standard

  • Hauteur de levée: 3 m.
  • Hauteur de manoeuvre: 2,50 m.

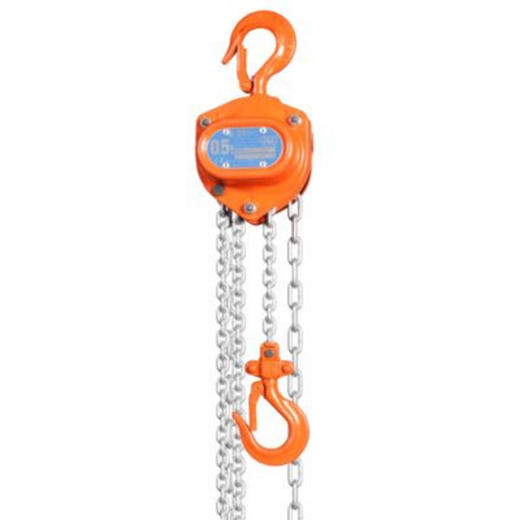

Palan Manuel à Chaine | Type C21

Référence : RN0021001-3

CMU de 500 kg à 5 000 kg
