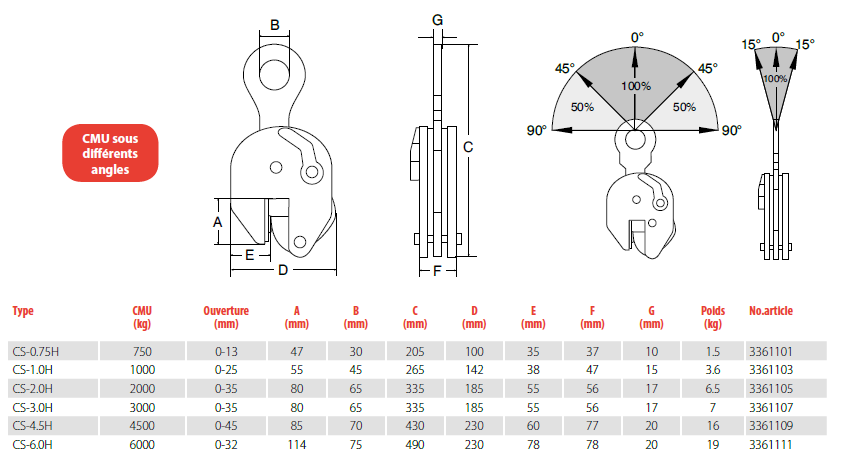

Description

Références  CMU
(t) 		 Modèle Ouverture
(mm) 		 A
(mm) 		 B
(mm) 		 C
(mm) 		 D
(mm) 		 E
(mm) 		 F
(mm) 		 G
(mm) 		 Poids
(kg)
RH3361101 0,75 CS-0.75H 0-13 47 30 205 100 35 37 10 1,5
RH3361103 1 CS-1.0H 0-25 55 45 265 142 38 47 15 3,6
RH3361105 2 CS-2.0H 0-35 80 65 335 185 55 56 17 6,5
RH3361107 3 CS-3.0H 0-35 80 65 335 185 55 56 17 7
RH3361109 4 CS-4.5H 0-45 85 70 430 230 60 77 20 16
RH3361112 6 CSE-6.0H 0-32 114 75 490 230 78 78 20 19

Caractéristiques

  • Levage et deplacement vertical, ainsi que le retournement à 180° d'une plaque.
  • Oeillet de levage fixe (mobile en une direction).
  • Came à dents et pivot renforcés pour un meilleur accrochage aux tôles, poutres.
  • Système de verrouillage.
  • Marquage de CMU et ouverture sur la pince.
  • Coefficient de sécurité: 5:1.
  • Coefficient d'épreuve: 2:1.

Application

  • Conçu pour le levage des tôles ou pièces avec une dureté maximale de 50HRC / 485HB.
  • Usage uniquement avec des élingues à 1 brin (angle de travail latéral réduit à 15°).

Attention

  • La charge minimale doit être au moins 10% de la CMU.
  • Marquage: Selon la norme, Marqué CE
  • Norme: EN 12100, EN 13155
  • Coefficient de sécurité: 5

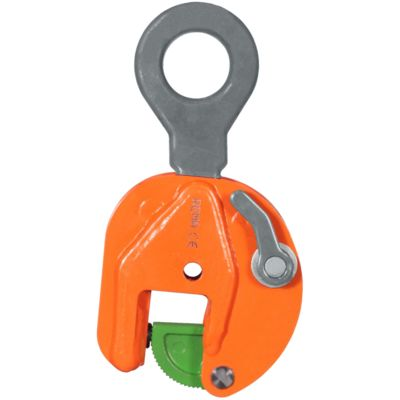

Pince de Levage Vertical | Dureté 50HRC / 485HB - CS-H

Référence : RH3361101

CMU de 750 kg à 6 000 kg
