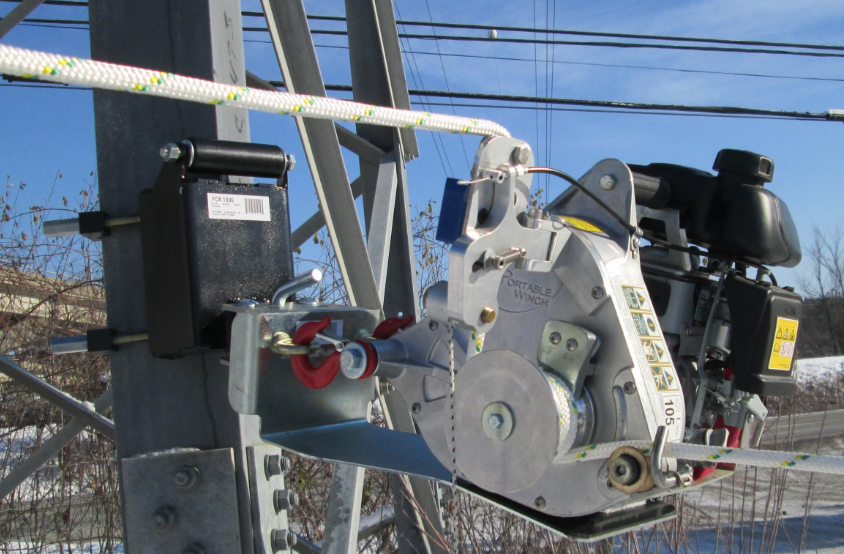

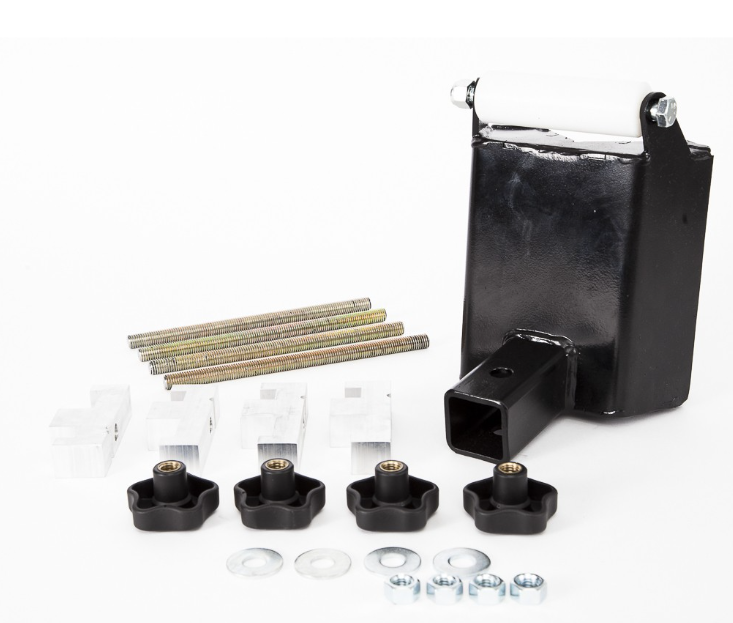

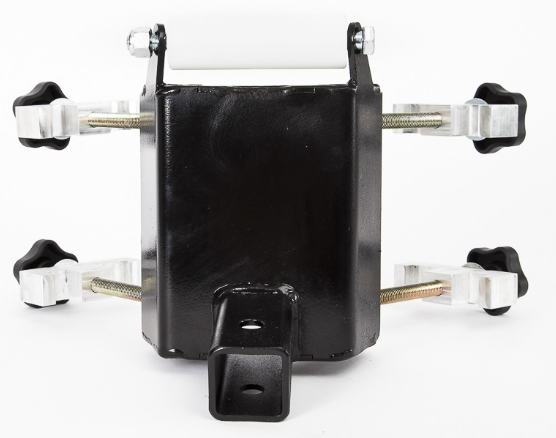

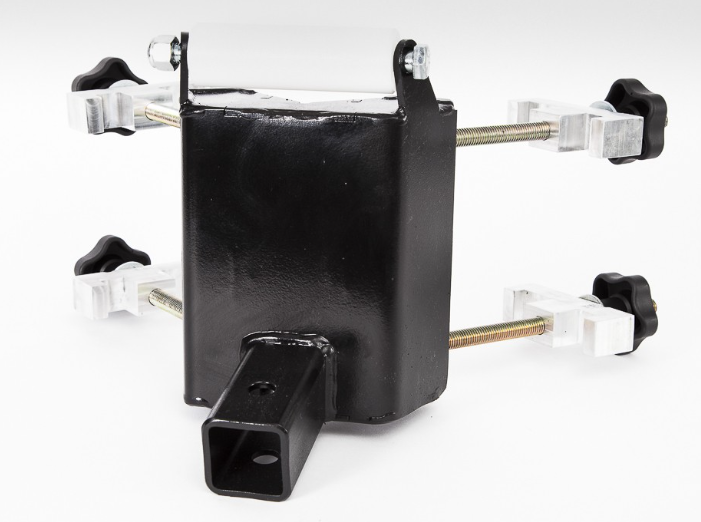

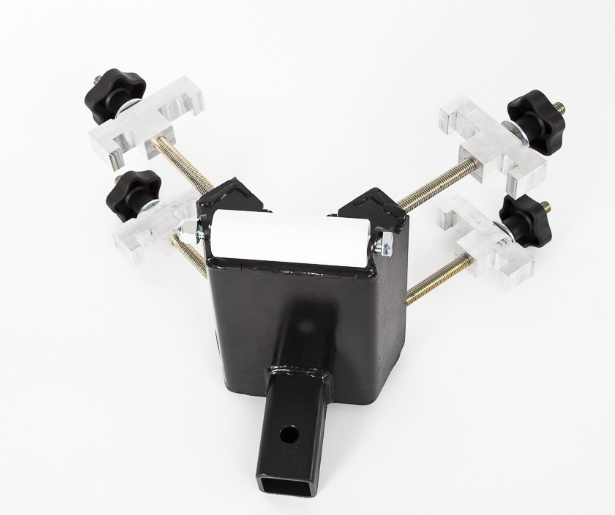

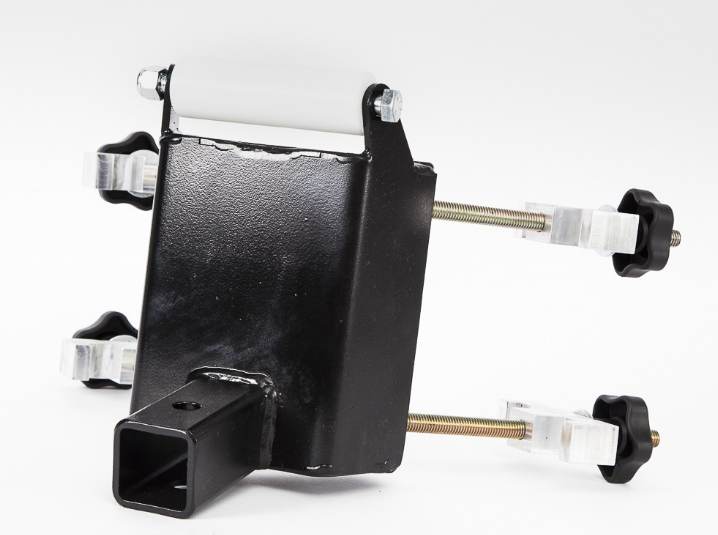

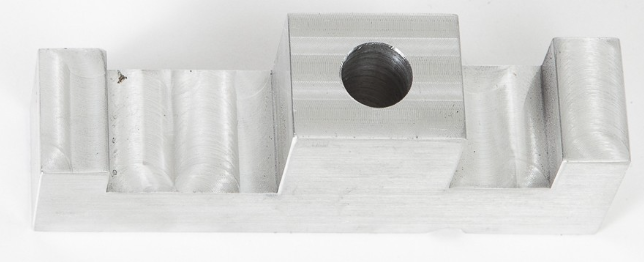

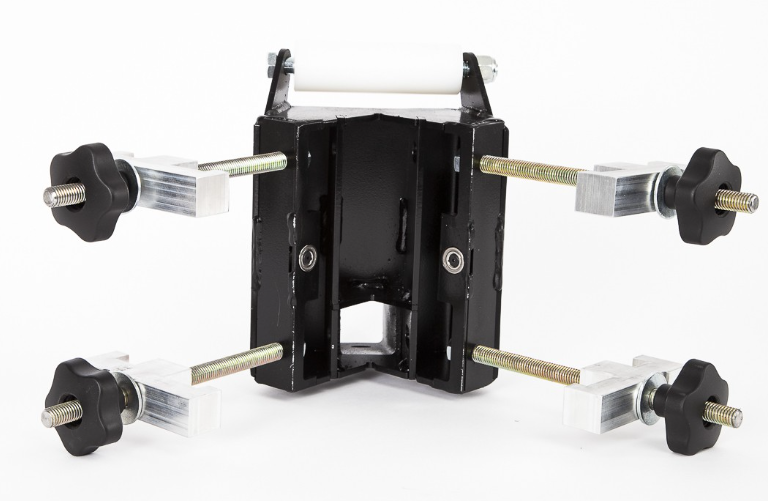

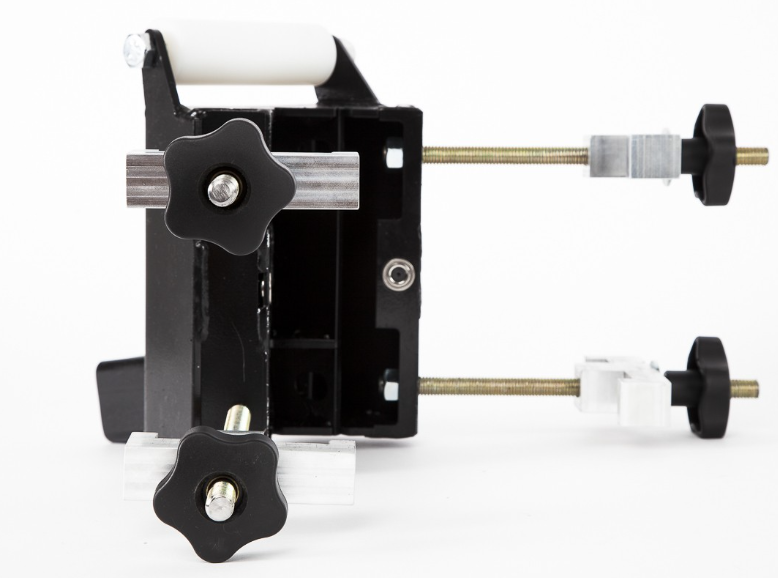

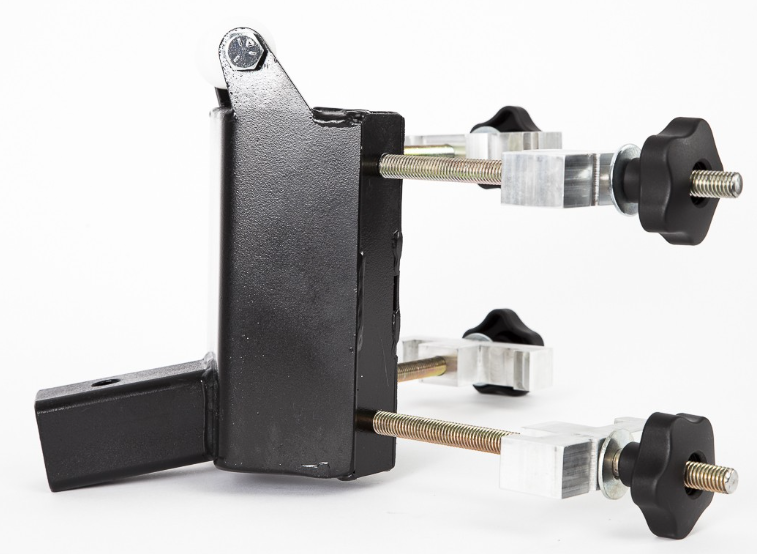

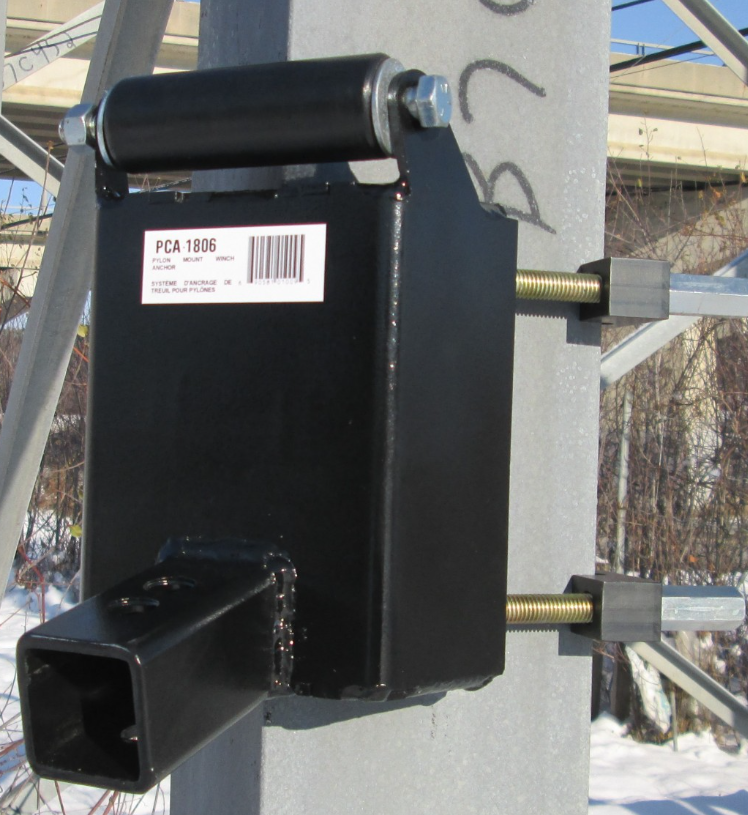

Le système d’ancrage pour pylônes est conçu pour ancrer différents modèles de treuils directement à la membrure principale d’un pylône en forme de ‘V’ à 90°. Il est à la base de différentes combinaisons d’accessoires. Il est aisément installé par une seule personne grâce aux aimants intégrés à l’arrière du support qui permettent de le maintenir en place durant l’installation. Quatre crochets d’ancrage réversibles en aluminium, munis de fentes de trois (3) différentes largeurs, s’agrippent à la plupart des cornières en acier de 10 cm à 30 cm - simple ou double épaisseur. Ces crochets sont serrés en place à la main, grâce aux quatre poignées en étoile : aucun outil n’est donc nécessaire à l’installation.
Il ne peut être utilisé seul, on doit le combiner à différents accessoires pour l’utiliser. Référez-vous à la charte des ancrages ci-dessous (pdf) pour visualiser les différentes combinaisons possibles avec le PCA-1806.

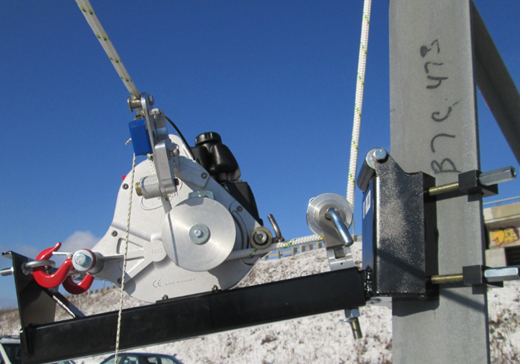

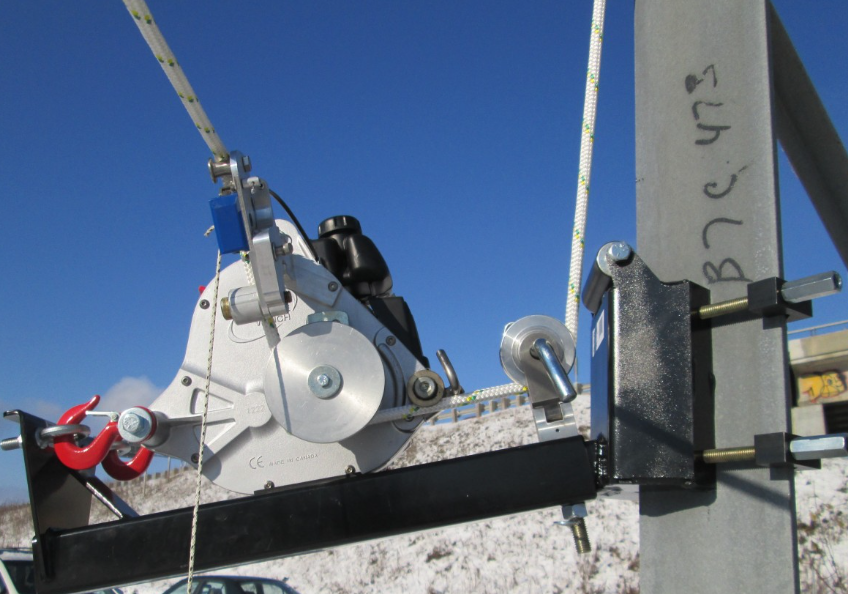

Ainsi, il sera combiné aux accessoires suivants pour permettre la tire horizontale. Dans ces cas, le treuil fera face à la charge et la corde sera en ligne directe vers le treuil.
Fig.19 |
PCA-1806 + PCA-1268 |
Fig. 20 |
PCA-1806 + PCA-1332 + PCA-1264 |
Fig. 21 |
PCA-1806 + PCA-1332 + PCA-2264 |
S’il est combiné aux accessoires suivants, il sera utilisé pour la tire verticale. Dans ces cas, le treuil fera face au point d’ancrage et la corde viendra du haut vers le treuil.
Fig. 22 |
PCA-1806 + PCA-1264 |
Fig. 23 |
PCA-1806 + PCA-2264 |
POUR TREUILS : PCW3000, PCW3000-Li, PCW5000, PCW5000-HS, PCH1000, PCH2000, PCT1800
CARACTÉRISTIQUES
CARACTÉRISTIQUES
Matériel : Acier avec peinture haute résistance
POIDS ET DIMENSIONS
Poids (métrique) : 7.3 kg
Longueur (métrique) : 46 cm
Largeur (métrique) : 34 cm
Hauteur (métrique) : 26 cm
GARANTIE
Autre : 1 an
INFORMATIONS ADDITIONNELLES

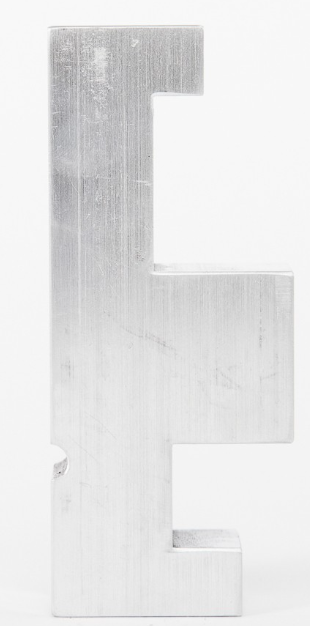

Information additionnelle : Équipé de quatre (4) crochets d'ancrage réversibles en aluminium pour bien s'ancrer sur la plupart des pattes de pylône en angle de 10 cm à 30 cm (4'' à 11-13/16'').
