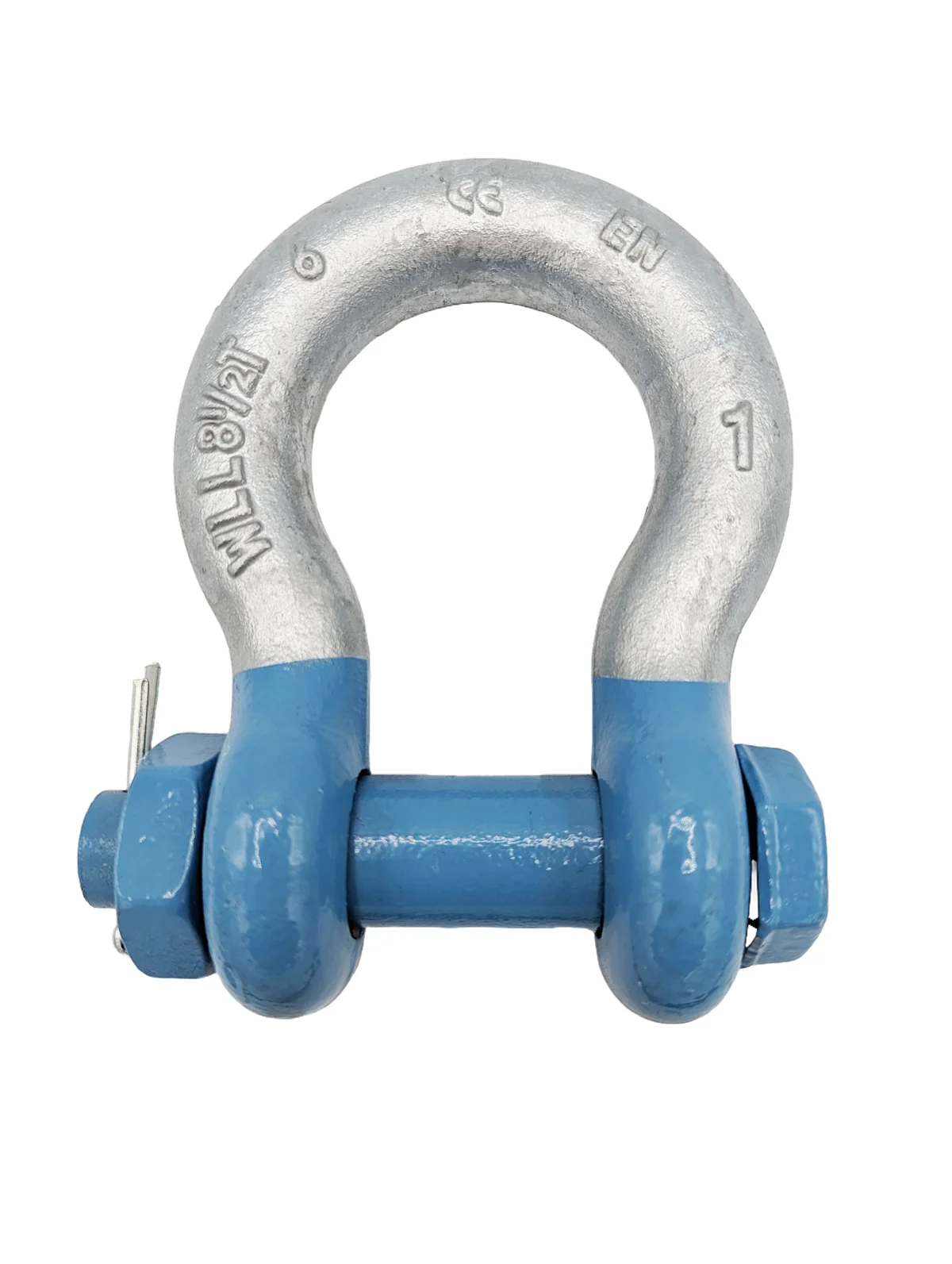

MANILLE LYRE AVEC AXE A BOULONNER ET GOUPILLER - HC2

Spécifications
Référence	CMU (kg)	d1 (mm)	d2 (mm)	d3 (mm)	d4 (Pouces)	b1 (mm)	b2 (mm)	h1 / h2 (mm)	Poids (kg)
WA145643005	500	6,5	8	17	-	13	20	23	0,1
WA145643007	750	8	10	21	-	13	21	26	0,1
WA145643010	1000	10	11	25	-	16	26	31	0,2
WA145643015	1500	11	13	27	-	18	29	36	0,2
WA145543002	2000	13	16	30	5/8	21	33	48	0,4
WA145543003	3250	16	19	40	3/4	27	43	60	0,7
WA145543004	4750	19	22	48	7/8	32	60	71	1,3
WA145543006	6500	22	25	54	1	36	51	84	1,8
WA145543008	8500	25	29	60	1 1/8	43	68	95	2,5
WA145543009	9500	29	32	67	1 1/4	46	74	108	3,5
WA145543012	12000	32	35	76	1 3/8	52	82	119	5,0
WA145543013	13500	35	38	84	1 1/2	57	92	133	6,8
WA145543017	17000	38	41	92	1 5/8	60	98	146	8,8
WA145543025	25000	44	51	110	2	73	127	178	14,1
WA145543035	35000	51	57	127	2 1/4	83	146	197	20,8
WA145543055	55000	63	70	152	2 3/4	105	184	267	42,3
WA145543085	85000	76	82	165	3 1/4	127	200	330	65,3
⚠️ Attention : le pas du filetage des manilles HR n’est pas métrique. \| Coefficient 6
