Description

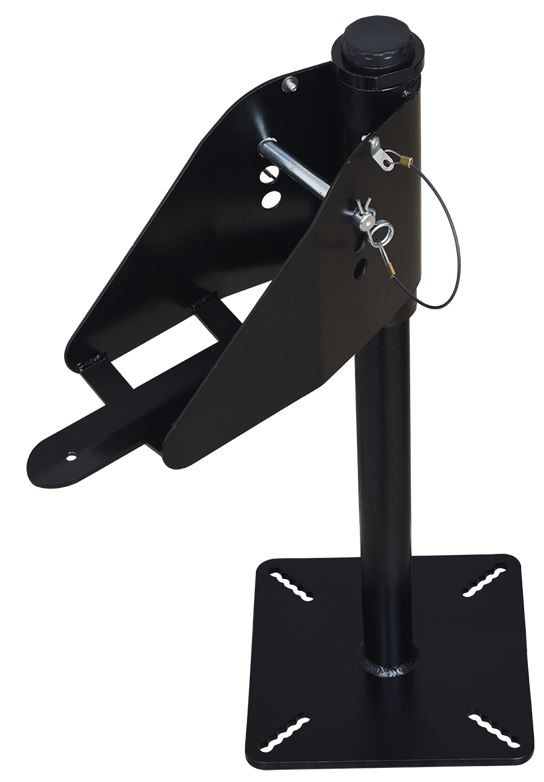

Point d'ancrage fixe rotatif à 360° pour toitures terrasse

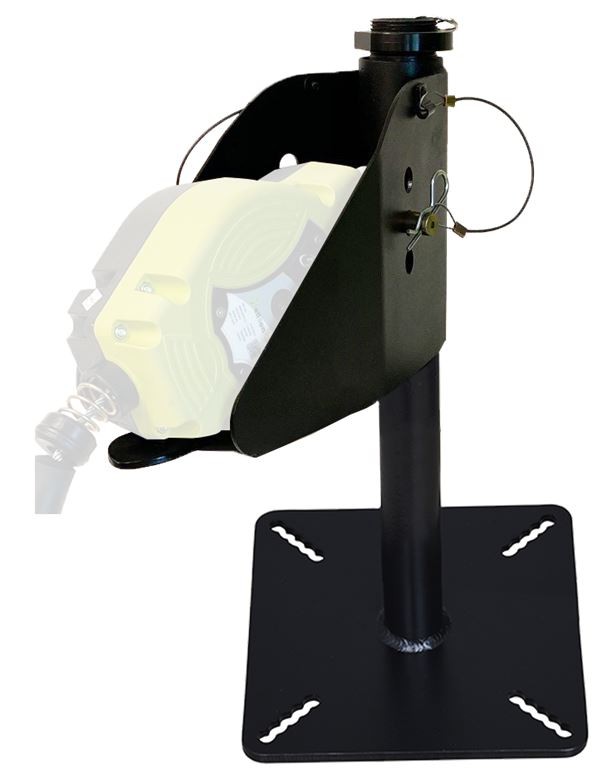

- Conçu pour être installé sur des surfaces horizontales où l’utilisateur a besoin de se déplacer autour de l’ancrage pour son intervention, et pour recevoir un antichute à rappel automatique KRATOS SAFETY dans son réceptacle.
Compatible avec tous les enrouleurs KRATOS SAFETY de 6 m à 30 m.
Le surélèvement du réceptacle permet l’utilisation des antichutes à rappel automatique à récupération KRATOS SAFETY (réf. FA 20 401 XX/XXS).
- Le réceptacle est libre de rotation autour du mât et permet donc à l’opérateur un grand rayon d’action sans avoir à se soucier de son antichute à rappel automatique.

Matière : Acier
Poids : 12 kg
HS code : 73269098

Conformité : EN 795:2012 Type A
Résistance statique selon EN 795: 12 kN.
Résistance min. à la rupture : 15 kN

ANCRAGES

EN795 : Le point d ancrage est un point où le système antichute est attaché de façon fiable afin de garantir la sécurité de l utilisateur. Il existe différents types de point d ancrage :

Utilisation : Il n y a pas de bon système antichute sans un bon point d ancrage. Quel que soit le type d intervention à réaliser et que celle-ci soit temporaire ou régulière, il est primordial de bien choisir son point d ancrage et de vérifier que la structure d accueil (bâtiment,
structure métallique, pylône,…) soit suffisamment résistante.

Que Choisir ?
Le point d ancrage est incontestablement l élément d un système antichute le plus délicat à choisir afin qu il garantisse une sécurité optimale.
Lors du choix du point d ancrage, il faut tout d abord déterminer où installer le point d ancrage.

Pour cela il faut prendre en compte les aspects suivants :

• résistance statique du point d ancrage : > 12 kN
• hauteur d installation : suffisamment haut par rapport au 1er obstacle potentiel en cas de chute (voir schéma facteur de chute)
• situation : en vertical de la station de travail afin d éviter les risques liés à l effet pendulaire (voir schéma effet pendulaire)

FACTEUR DE CHUTE

Facteur de chute 0 : Position du point d ancrage au-dessus du point d accrochage de l utilisateur	Facteur de chute 1 : Position du point d ancrage au même niveau que le point d accrochage de l utilisateur	Facteur de chute 2 : Position du point d ancrage en-dessous du point d accrochage de l utilisateur

EFFET PENDULAIRE

On veillera autant que faire se peut à privilégier les situations de travail en facteur de chute 0 ou 1 et on évitera si possible d installer un système antichute sur un point d ancrage en facteur de chute 2, l effet pendulaire doit être aussi réduit que possible.

Dans une représentation de l espace en 3D symbolisée ainsi:

Légende: x = axe droite / gauche y = axe haut / bas z = axe arrière / avant

nous avons créé les 4 pictogrammes suivants pour vous aider à comprendre la direction dans laquelle l effort peut s appliquer sur nos points d ancrage:
	Cet ancrage s utilise uniquement dans une direction horizontale par rapport à l installation.		Cet ancrage s utilise uniquement dans une direction verticale par rapport à l installation.

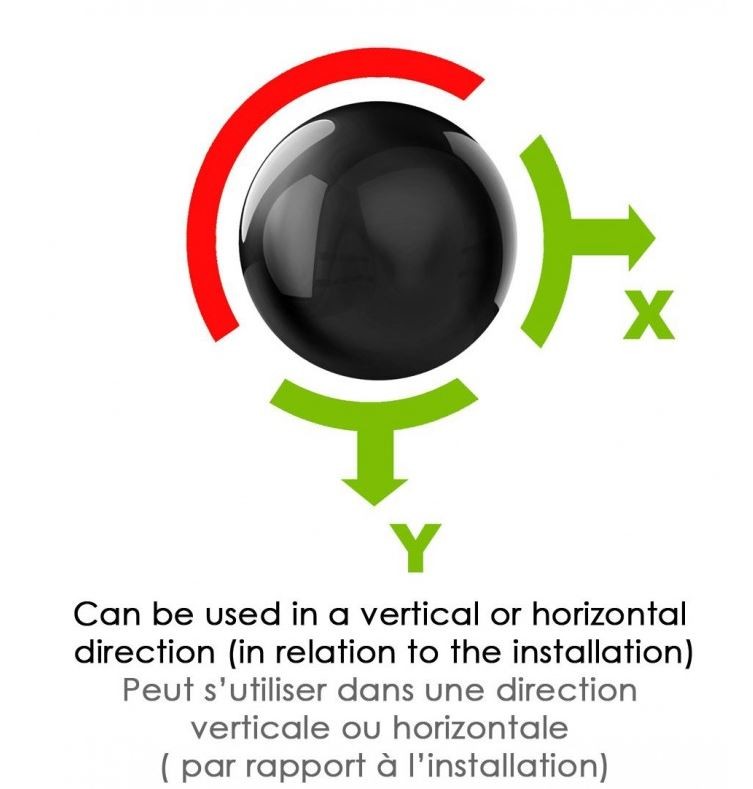

	Cet ancrage s utilise à la fois dans une direction horizontale et une direction verticale par rapport à l installation.		Cet ancrage s utilise dans les 3 directions par rapport à l installation.
