Description

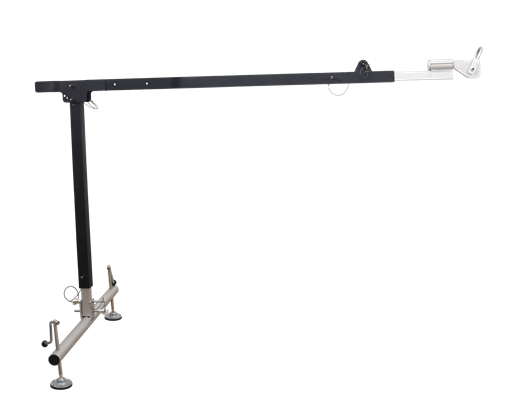

EasySafeWay 2 - Potence d'ancrage suspendue à bras extensible pour accès, récupération et sauvetage en espace confiné

Pour accès en espaces confinés, en combinaison avec un treuil de travail et de sauvetage (FA 60 003 20/20S, FA 60 003 30/30S, FA 60 023 20/20R), ou un antichute à rappel automatique avec treuil de sauvetage intégré (FA 20 401 10/10S/20/20R/20S/30/30S), dans des zones où l'utilisation d'un système d'ancrage "classique" n'est pas possible en raison de contraintes de hauteur.

Anneau d'ancrage à émerillon en extrémité de bras pour accrochage de la potence à un point d'ancrage normé EN 795:2012.

Base avec patins réglables en hauteur pour la mise à niveau de l'ancrage par rapport au sol.

Peut être utilisé pour des accès latéraux à des espaces confinés.

Bras de potence ajustable en 3 hauteurs définies :

- 1,32 m / 2,14 m / 2,54 m (bras non déployé),

- 1,32 m / 2,54 m / 3,14 m (bras déployé).

Matière : Aluminium.

Poids : 13,20 kg.

Charge maxi admissible : 500 kg.

Conformité : EN 795:2012 Type A, Directive Machine 2006/42/CE, EN 1808.

Résistance statique des points d'ancrage (selon EN 795:2012) > 12 kN.

Résistance à la rupture > 15 kN.

HS code : 76169990

Fiche technique

Norme(S) :

EN795:2012 Type A

Matière :

Aluminium

EPI / NON EPI

Non EPI

ANCRAGES

EN795 : Le point d ancrage est un point où le système antichute est attaché de façon fiable afin de garantir la sécurité de l utilisateur. Il existe différents types de point d ancrage :

Utilisation : Il n y a pas de bon système antichute sans un bon point d ancrage. Quel que soit le type d intervention à réaliser et que celle-ci soit temporaire ou régulière, il est primordial de bien choisir son point d ancrage et de vérifier que la structure d accueil (bâtiment,
structure métallique, pylône,…) soit suffisamment résistante.

Que Choisir ?
Le point d ancrage est incontestablement l élément d un système antichute le plus délicat à choisir afin qu il garantisse une sécurité optimale.
Lors du choix du point d ancrage, il faut tout d abord déterminer où installer le point d ancrage.

Pour cela il faut prendre en compte les aspects suivants :

• résistance statique du point d ancrage : > 12 kN
• hauteur d installation : suffisamment haut par rapport au 1er obstacle potentiel en cas de chute (voir schéma facteur de chute)
• situation : en vertical de la station de travail afin d éviter les risques liés à l effet pendulaire (voir schéma effet pendulaire)

FACTEUR DE CHUTE

Facteur de chute 0 : Position du point d ancrage au-dessus du point d accrochage de l utilisateur	Facteur de chute 1 : Position du point d ancrage au même niveau que le point d accrochage de l utilisateur	Facteur de chute 2 : Position du point d ancrage en-dessous du point d accrochage de l utilisateur

EFFET PENDULAIRE

On veillera autant que faire se peut à privilégier les situations de travail en facteur de chute 0 ou 1 et on évitera si possible d installer un système antichute sur un point d ancrage en facteur de chute 2, l effet pendulaire doit être aussi réduit que possible.

Dans une représentation de l espace en 3D symbolisée ainsi:

Légende: x = axe droite / gauche y = axe haut / bas z = axe arrière / avant

nous avons créé les 4 pictogrammes suivants pour vous aider à comprendre la direction dans laquelle l effort peut s appliquer sur nos points d ancrage:
	Cet ancrage s utilise uniquement dans une direction horizontale par rapport à l installation.		Cet ancrage s utilise uniquement dans une direction verticale par rapport à l installation.
	Cet ancrage s utilise à la fois dans une direction horizontale et une direction verticale par rapport à l installation.		Cet ancrage s utilise dans les 3 directions par rapport à l installation.
