Description

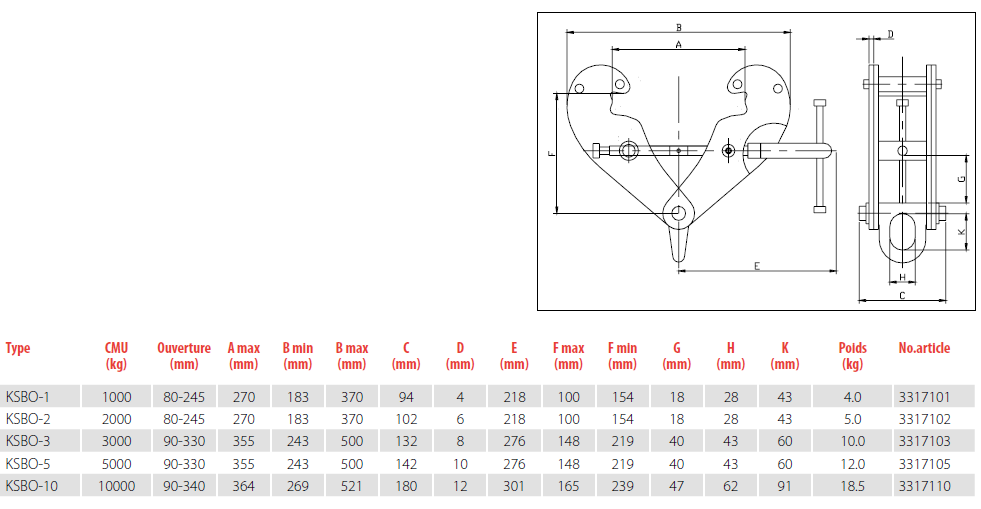

Références  CMU
(t) 		 Modèle Ouverture
(mm) 		 A
max.
(mm) 		 B
min.
(mm) 		 B
max.
(mm) 		 C
(mm) 		 D
(mm) 		 E
(mm) 		 F
max.
(mm) 		 F
min.
(mm) 		 G
(mm) 		 H
(mm) 		 K
(mm) 		 Poids
(kg)
RH3317101 1 KSBO-1 80-245 270 183 370 94 4 218 100 154 18 28 43 4
RH3317102 2 KSBO-2 80-245 270 183 370 102 6 218 100 154 18 28 43 5
RH3317103 3 KSBO-3 90-330 355 243 500 132 8 276 148 219 40 43 60 10
RH3317105 5 KSBO-5 90-330 355 243 500 142 10 276 148 219 40 43 60 12
RH3317110 10 KSBO-10 90-340 364 269 521 180 12 301 165 239 47 62 91 18,5

Caractéristiques

  • Avec œillet de suspension.
  • Le réglage s'effectue automatiquement dès le serrage de la vis principale sur la poutre ou le profil. En plus de la vis principale de réglage, la sécurité est assurée par une vis additionnelle de blocage.
  • Pour poutres IPE et IPN.
  • Coefficient de sécurité SF 4/1.

Application

  • Levage et transport des poutres en acier (T, UNP, INP, IPE, HE, etc.).
  • Usage à l'envers comme point de suspension (temporaire).

Attention

  • Angle de travail vertical réduit à 15°.
  • Marquage: Selon la norme, Marqué CE
  • Norme: EN 12100, EN 13155
  • Coefficient de sécurité: 4

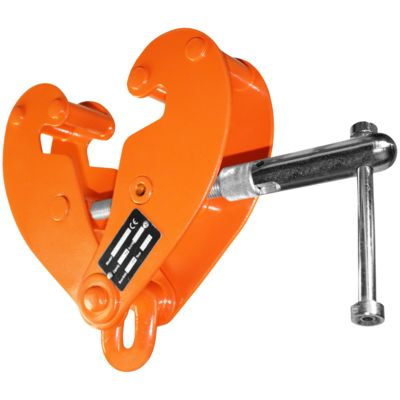

Pince à Poutres | KSBO

Référence : RH3317101

CMU 1 000 kg à 10 000 kg
