• 3316001

Description

Références  CMU
(t) 		 Modèle Charge
min.
(kg) 		 Ouverture
(mm) 		 A
(mm) 		 B
(mm) 		 C
(mm) 		 D
(mm) 		 E
(mm) 		 F
(mm) 		 G
(mm) 		 H
(mm) 		 I
(mm) 		 J
(mm) 		 K
(mm) 		 L
(mm) 		 M
(mm) 		 N
(mm) 		 O
(mm) 		 P
(mm) 		 Q
(mm) 		 R
(mm) 		 Poids
(kg)

RH3316001

 0,5 WF-0.5 50  3-28 41 32 30,5 21 33 108 138 34 42 10 25 24,5 12 16 120 10 26 21 1,5
RH3316003 1 WF-1.0 100  3-40 53,5 38 42,5 25 40 132 172 34 50 10 30 29,5 16 20 120 12 34 26 2,9
RH3316005 2 WF-2.0 200  3-45 60 45 47,5 31 41 157 202 34 62 10 34 33 22 28 150 12 36 29 4,9
RH3316007 3 WF-3.0 300  6-49 65,5 52 51,5 35 44 170 230 34 70 10 35 40,5 28 33 160 12 40 36 7,2
RH3316009 5 WF-5.0 500  9-53 71 57 55,5 38 46 187 248 34 75 10 40 45 38 40 180 12 41 36 10

Caractéristiques

  • Très compacte et léger.
  • Double came mobile pour une capacité et sécurité augmentée.
  • 2 oeillets de levage pour un levage dans tous les sens.
  • Marquage de CMU et ouverture sur la pince.
  • Serrage par broche avec filetage très fin (réduit les vibrations, évitte le déserrage).
  • Couche protection anti-corrosion sur les cames et broche.
  • Coefficient de sécurité: 5:1.
  • Coefficient d'épreuve: 2:1.

Application

  • Levage horizontal ou vertical de tôles ou pièces.
  • Applicable à l'envers comme point d'ancrage temporaire.

Attention

  • Ne pas relier les élingues chaînes ou câbles d'acier directement aux pinces (utiliser des manilles).
  • Les charges ne peuvent pas avoir des surfaces de prise avec un angle d'inclinaison de 10° ou plus.
  • Marquage: Selon la norme, Marqué CE
  • Norme: EN 12100, EN 13155

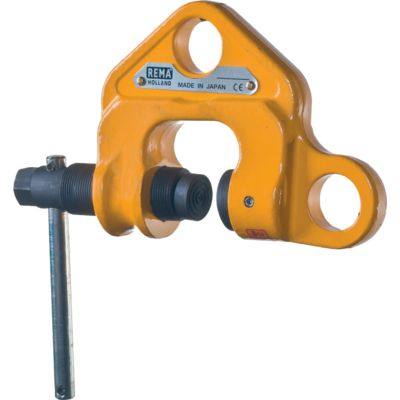

Pince à Visser | Double Came WF

Référence : RH3316001

CMU de 500 kg à 5 000 kg

En savoir plus ...

CMU

298,01 €
HT
21,00 %
360,59 €
TTC 21,00 %
Sur commande
Sur commande, délai sur demande
