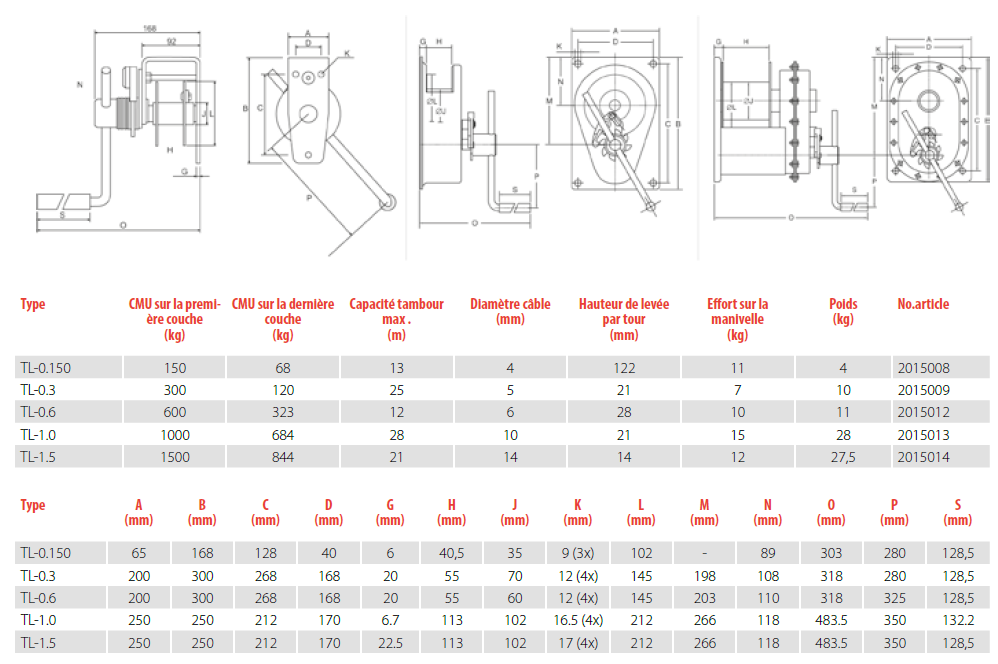

| Référence | CMU (t) |
Diamètre de câble (mm) |
Modèle | Hauteur de levée par tour (mm) |
Enroulement du câble (m) |
Effort sur la manivelle (kg) |
CMU sur la dernière couche (kg) |
CMU sur la première couche (kg) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
G (mm) |
H (mm) |
J (mm) |
K (mm) |
L (mm) |
M (mm) |
N (mm) |
O (mm) |
P (mm) |
S (mm) |
Poids (kg) |
| RH2015008 | 0,15 | 4 | TL-0.150 | 122 | 13 | 11 | 68 | 150 | 65 | 168 | 128 | 40 | 6 | 40,5 | 35 | 9 (3x) | 102 | - | 89 | 303 | 280 | 128,5 | 4 |
| RH2015009 | 0,3 | 5 | TL-0.3 | 21 | 25 | 7 | 120 | 300 | 200 | 300 | 268 | 168 | 20 | 55 | 70 | 12 (4x) | 145 | 198 | 108 | 318 | 280 | 128,5 | 10 |
| RH2015012 | 0,6 | 6 | TL-0.6 | 28 | 12 | 10 | 323 | 600 | 200 | 300 | 268 | 168 | 20 | 55 | 60 | 12 (4x) | 145 | 203 | 110 | 318 | 325 | 128,5 | 11 |
| RH2015013 | 1 | 10 | TL-1.0 | 21 | 28 | 15 | 684 | 1 000 | 250 | 250 | 212 | 170 | 6,7 | 113 | 102 | 16.5 (4x) | 212 | 266 | 118 | 483,5 | 350 | 132,2 | 28 |
| RH2015014 | 1,5 | 14 | TL-1.5 | 14 | 21 | 12 | 844 | 1 500 | 250 | 250 | 212 | 170 | 22,5 | 113 | 102 | 17 (4x) | 212 | 266 | 118 | 483,5 | 350 | 128,5 | 27,5 |
Caractéristiques
Option
Modèle électrogalvanisé (résistant à la corrosion).
Application
Livraison standard
Attention
CMU de 150 kg à 1 500 kg
