Description

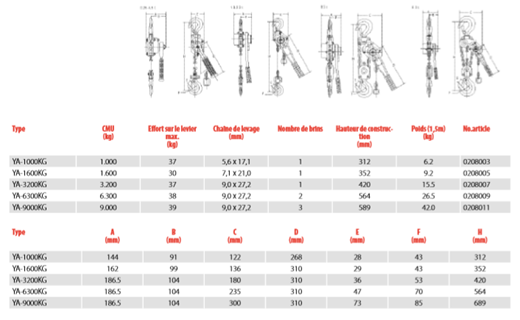

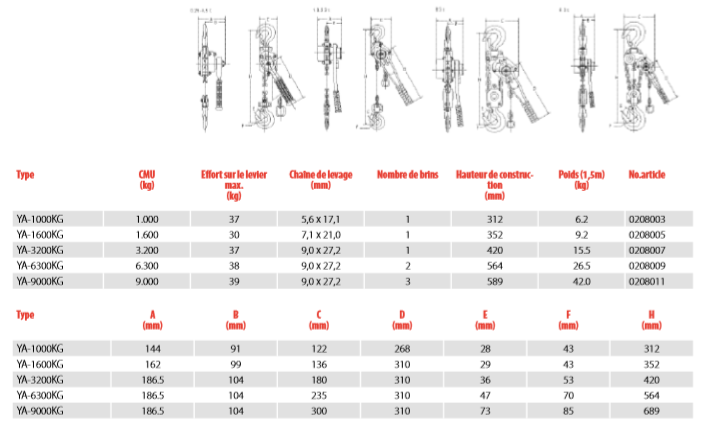

Références  CMU
(kg) 		 Modèle Chaîne de levage
(mm) 		 Effort max. à la manivelle
(kg)		 Nombre de brins Hauteur de construction
(mm) 		 A
(mm) 		 B
(mm) 		 C
(mm) 		 D
(mm) 		 E
(mm) 		 F
(mm) 		 H
(mm) 		 Poids
(kg) 		 Longueur
(m)
RN0208003 1000 YA/1000KG 5.6 x 17.1 37 1 312 144 91 122 268 28 43 312 6,2 Nu / 1,5 - 3 - 4,5 - 6
RN0208005 1600 YA/1600KG 7.1 x 21 30 1 352 162 99 136 310 29 43 352 9,5 Nu / 1,5 - 3 - 4,5 - 6
RN0208007 3200 YA/3200KG 9.0 x 27.2 37 1 420 186,5 104 180 310 36 53 420 15,5 Nu / 1,5 - 3 - 4,5 - 6
RN0208009 6300 YA/6300KG 9.0 x 27.2 38 2 564 186,5 104 235 310 47 70 564 26,5 Nu / 1,5 - 3 - 4,5 - 6
RN0208011 9000 YA/9000KG 9.0 x 27.2 39 3 589 186,5 104 300 310 73 85 689 42 Nu / 1,5 - 3 - 4,5 - 6

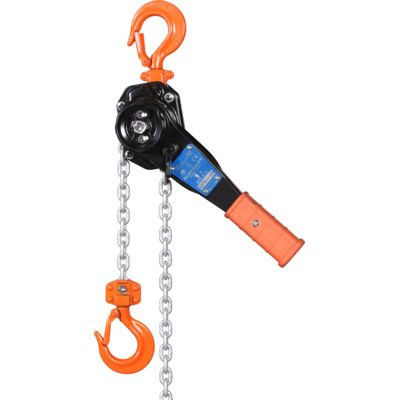

Le palan à levier REMA type YA est un appareil très robuste conçu pour le levage, la traction et l’arrimage des charges dans n’importe quel domaine.

Caractéristiques

  • Faible en propre poids, compact, effort sur le levier minimal en pleine charge.
  • Crochet équipé avec linguets de sécurité.
  • En cas de surcharge, les crochets plient graduellement au lieu de briser.
  • Le frein se bloque automatiquement à n’importe quelle hauteur.
  • Fonctionnement en tout sécurité par un double système de frein.
  • Mise en neutre possible non chargé.
  • Levier avec une protection antidérapante en caoutchouc.
  • Chaîne de levage à haute résistance, galvanisé en grade 10 suivant EN 818/7).

Livraison standard:

  • Hauteur de levée 1,5 m (distance max entre les positions de crochet en haut et en bas).

Options

  • Autres hauteurs de levée sur demande.
  • Marquage: Selon la norme, Marqué CE
  • Norme: EN 818-7, EN 13157

Palan à Levier | Type YA

Référence : RN0208003-30

CMU de 1 000 kg à 9 000 kg
